روشن کردن دیزل ژنراتور شبیه به بیدار کردن یک ورزشکار حرفهای از خواب است؛ اگر بدون گرم کردن او را مجبور به دویدن با حداکثر سرعت کنید، قطعاً دچار آسیب عضلانی میشود. یکی از پرتکرارترین تماسهایی که با واحد پشتیبانی گرفته میشود این است: «دستگاه را روشن کردیم و بلافاصله زیر بار رفت، اما بعد از چند دقیقه خاموش شد!» یا «چرا بعد از خاموش کردن دستگاه، صدای جوش آوردن آب میشنویم؟»
پاسخ در «فرهنگ استفاده» نهفته است. دیزل ژنراتور یک کلید برق ساده نیست که فقط آن را On و Off کنید. این دستگاه یک نیروگاه کوچک با قطعات متحرک و داغ است که قوانین فیزیکی خاص خود را دارد. عدم رعایت ترتیبِ «پیشگرمایش» و «خنککاری» میتواند عمر دستگاه ۱۰ ساله شما را به کمتر از ۶ ماه کاهش دهد.
در این مقاله عملیاتی، ما از بحثهای تئوری و جداول سرویس روغن عبور میکنیم و دقیقاً دست روی دکمه استارت میگذاریم. ما مرحلهبهمرحله فرآیند صحیح بهرهبرداری، از لحظه چرخاندن سوئیچ تا لحظه ترک دستگاه را مرور میکنیم تا بدون نیاز به تکنسین، در مواقع اضطراری برق مجموعه خود را تأمین کنید.
فهرست دسترسی سریع
پادکست آموزشی سریع (زمان: ۵ دقیقه)
(خلاصه نکات حیاتی روشن و خاموش کردن اصولی برای اپراتورها)
اگر در شرایط اضطراری هستید و وقت خواندن ندارید، در این فایل صوتی توضیح میدهیم که "قانون ۳ دقیقه" چیست و چگونه از آسیب دیدن توربوشارژر جلوگیری کنید.
بخش صفر: ایمنی و خطوط قرمز (پیش از هر اقدام)
پیش از نزدیک شدن به دیزل ژنراتور، این قوانین را مرور کنید. عدم رعایت این موارد میتواند منجر به خسارت جانی شود.
☠️ قاتل خاموش (گاز CO)
هرگز ژنراتور را در فضای کاملاً بسته، پارکینگ یا نزدیک پنجرهها روشن نکنید. مونوکسید کربن بیبو و کشنده است. مسیر خروجی اگزوز باید به فضای آزاد راه داشته باشد.
⚡ خطر برقگرفتگی
اطمینان حاصل کنید که بدنه دستگاه به درستی زمین (Earth) شده است. در محیطهای مرطوب هرگز به تابلو برق دست نزنید. استفاده از کفش ایمنی عایق الزامی است.
🛡️ تجهیزات حفاظت فردی (PPE)
استفاده از گوشی ایمنی (برای صداهای بالای ۸۵ دسیبل)، دستکش نسوز و عینک ایمنی در هنگام بازرسی موتور ضروری است. از لباسهای گشاد که ممکن است در تسمه پروانه گیر کنند دوری کنید.
⚠️ نکته فنی مهم: زمین (Earth) و نول
زمین کردن بدنه: اتصال بدنه فلزی ژنراتور به چاه ارت یا میله ارت، وظیفه اپراتور/نصاب است و برای جلوگیری از برقگرفتگی تماس با بدنه حیاتی است.
نول و اتصال به زمین (Bonding): تصمیمگیری درباره اتصال نول به زمین، وابسته به نوع تابلو (ATS) و سیستم ارتینگ ساختمان است. این کار فقط توسط تکنسین برق باید انجام شود. اشتباه در این مورد باعث عمل نکردن فیوزها یا تداخل خطرناک میشود.
کلید محافظ جان (RCD): اگر در محیط مرطوب کار میکنید، نصب کلید محافظ جان در خروجی ژنراتور الزامی است.
🚨 علائم خطر: دستور توقف اضطراری (Stop Immediately)
در صورت مشاهده هر یک از موارد زیر، بلافاصله دکمه Emergency Stop را فشار دهید:
- 🔥 بوی شدید سوختگی سیم یا مشاهده جرقه
- 🔊 صدای ضربه فلزی غیرعادی (Knocking)
- 🌡️ افزایش ناگهانی دمای آب (Overheat)
- 💨 دود سفید غلیظ و ادامهدار
- 💧 نشت شدید سوخت یا روغن روی زمین
- 📉 لرزش شدید و غیرقابل کنترل دستگاه
آمادهسازی محل نصب و تهویه (حیاتی برای خنککاری)
حتی بهترین ژنراتورها اگر غلط نصب شوند، در کمتر از ۳۰ دقیقه جوش میآورند (Overheat). به ۳ قانون زیر دقت کنید:
- فضای تنفس (Airflow): ژنراتور هوا را میمکد و گرما را از رادیاتور بیرون میدهد. جلوی رادیاتور باید کاملاً باز باشد و هوای گرم خروجی نباید به هیچ وجه دوباره به سمت موتور برگردد (Recirculation).
- فاصلههای ایمن: طبق دستور سازنده، معمولاً باید حداقل ۱ متر از هر طرف با دیوار فاصله داشته باشد تا تکنسین بتواند برای سرویس دور آن بچرخد و هوا جریان یابد.
- ممنوعیت فضای بسته: هرگز دستگاه را در اتاقکهای بدون فن مکنده/دمنده قوی روشن نکنید. سایبانهای پارچهای که دور دستگاه را کیپ میکنند، باعث خفگی موتور میشوند.
- دربهای کانوپی: در دستگاههای سایلنت (Canopy)، حین کار باید دربها بسته باشند (مگر اینکه سازنده دستور دیگری داده باشد). باز گذاشتن دربها مسیر مهندسیشده عبور هوا از روی رادیاتور را مختل میکند.
قانون طلایی "شوک حرارتی": چرا نباید عجله کنید؟
قبل از اینکه دست به کلید بزنید، باید یک اصل مکانیکی را بدانید. فلزات با گرما منبسط میشوند. پیستون، سیلندر و توربوشارژر از آلیاژهای مختلفی ساخته شدهاند که ضریب انبساط متفاوتی دارند. وقتی دستگاه سرد است و ناگهان زیر بار سنگین (دمای بالا) میرود، قطعات داخلی دچار شوک حرارتی شده و دفرمه میشوند.
- استارت سرد و بارگیری فوری: روغن هنوز سفت است و به همه جا نرسیده؛ نتیجه: سایش رینگها و یاتاقانها.
- خاموش کردن آنی زیر بار: سیستم خنککننده ناگهان میایستد در حالی که دمای موتور هنوز بالای ۹۰ درجه است؛ نتیجه: تاب برداشتن سرسیلندر و گریپاژ توربو.
📋 چکلیست حیاتی قبل از استارت (نسخه اپراتور)
این موارد را چشمی و فیزیکی چک کنید (زمان لازم: ۲ دقیقه):
- وضعیت کلید قدرت (Circuit Breaker): حتماً در وضعیت OFF باشد.
- سطح روغن: گیج روغن را بکشید؛ سطح روغن باید بین خط L و H باشد.
- آب رادیاتور/کولانت: سطح مایع در مخزن انبساط (نه درب رادیاتور) چک شود.
- سیستم سوخت: شیر منبع سوخت باز باشد. اگر فیلتر آبگیر (Water Separator) دارید، پیچ تخلیه زیر آن را باز کنید تا آب خارج شود.
- باتری: سرباتریها سفت باشند و نشانگر وضعیت باتری (چشمی) سبز باشد.
- بررسی نشتی: زیر دستگاه را نگاه کنید؛ نباید لکه جدید روغن یا گازوئیل دیده شود.
- دریچه هوا: ورودی هوای فیلتر و خروجی اگزوز مسدود نباشد (لانه پرنده، پارچه و...).
- حالت کنترلر: اگر قصد استارت دستی دارید، کلید را روی MANUAL بگذارید.
تعریف دقیق «قانون ۳ دقیقه»
۳ دقیقه اول (Warm-up): پس از روشن شدن، موتور باید ۳ دقیقه بدون بار کار کند تا روغن گرم و روان شود.
۳ دقیقه آخر (Cool-down): پس از قطع بار، موتور باید ۳ دقیقه درجا کار کند تا دمای توربوشارژر پایین بیاید.
*نکته: در هوای بسیار سرد، زمان گرم کردن ممکن است تا ۵ الی ۱۰ دقیقه افزایش یابد.
جدول فرماندهی عملیات (چکلیست اجرایی)
برای جلوگیری از خطا، کل پروسه استفاده از ژنراتور را در سه وضعیت خلاصه کردهایم:
| مرحله عملیات | اقدام کلیدی اپراتور | نکته حیاتی (هشدار) |
|---|---|---|
| ۱. قبل از استارت | بررسی سطح آب رادیاتور و روغن موتور | هرگز درب رادیاتور داغ را باز نکنید! |
| ۲. لحظه روشن شدن | گرم کردن بدون بار (Warm-up) (۳ تا ۵ دقیقه) |
ممنوع: اتصال فوری کلید برق خروجی |
| ۳. حین کار | چک کردن نشانگرهای فشار روغن و دما | فشار روغن نباید زیر ۳ بار (Bar) بیاید. |
| ۴. خاموش کردن | خنککاری بدون بار (Cool-down) (۳ تا ۵ دقیقه) |
ممنوع: خاموش کردن در حالی که مصرف کننده ها روشن هستند. |
هنرِ بارگیری: چگونه وسایل برقی را وصل کنیم؟
مفهوم "بار پلهای" (Step Loading)
تصور کنید میخواهید وزنه سنگینی را بلند کنید؛ اگر ناگهان ۲۰۰ کیلوگرم را بلند کنید کمرتان میشکند، اما اگر وزنه را خرد خرد اضافه کنید موفق میشوید. دیزل ژنراتور هم همینطور است. اتصال همزمان تمام مصرفکنندهها (آسانسور، کولرها، روشنایی) باعث افت شدید ولتاژ و خاموش شدن (Shut down) دستگاه میشود.

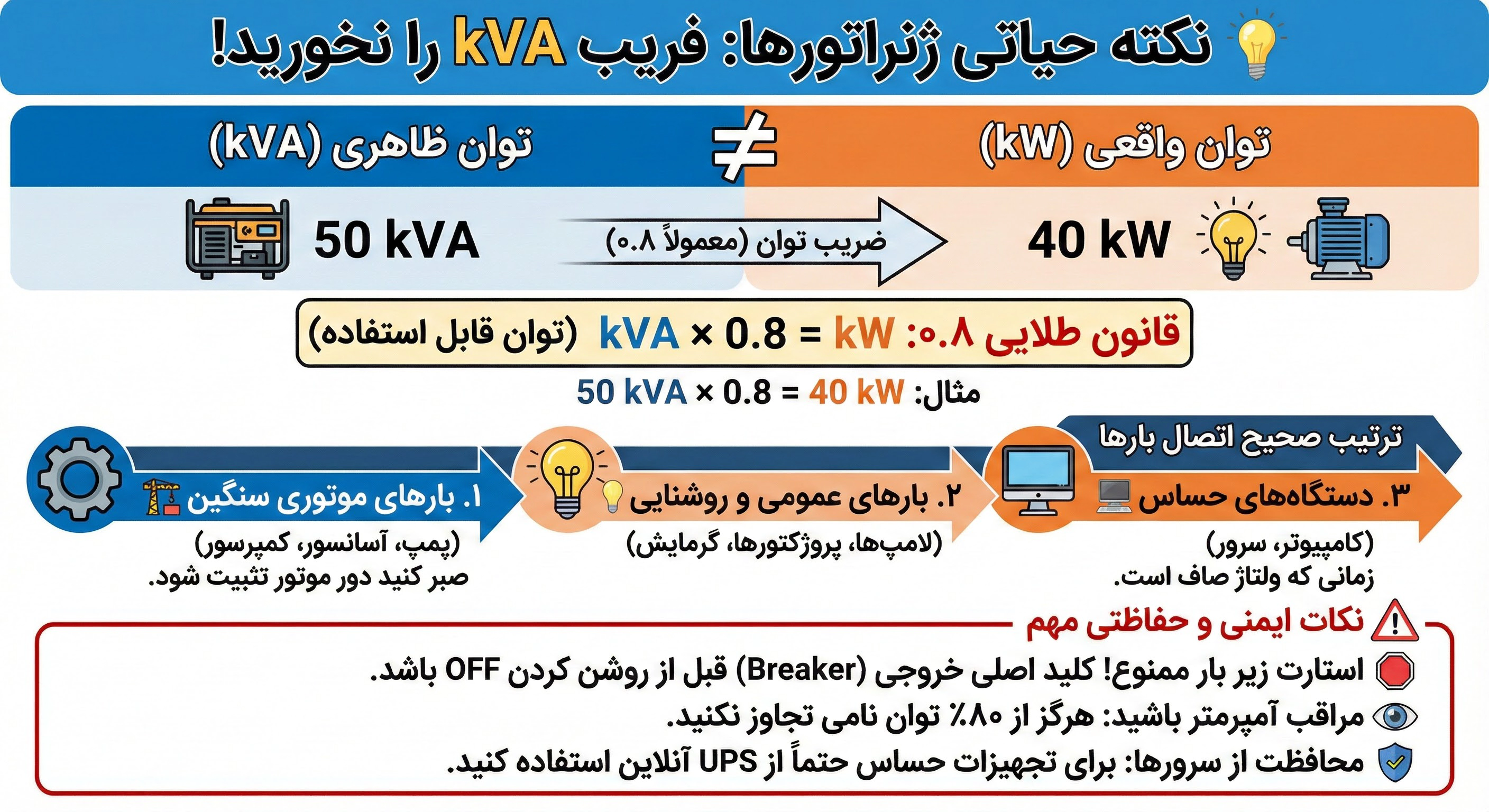

💡 نکته حیاتی: تفاوت kVA و kW (فریب نخورید!)
بسیاری از اپراتورها تصور میکنند یک دستگاه 50kVA میتواند 50kW برق تولید کند. این اشتباه است! به دلیل "ضریب توان" (Power Factor) که معمولاً ۰.۸ است، توان واقعی کمتر است.
قانون محاسبه سریع: عدد kVA روی پلاک را ضربدر ۰.۸ کنید تا توان واقعی به کیلووات (kW) به دست آید.
50 kVA × 0.8 = 40 kW (توان واقعی قابل استفاده)
تصویر: همیشه آمپرمتر را چک کنید تا از ۸۰٪ توان نامی دستگاه تجاوز نکنید.
ترتیب صحیح اتصال بار:
- بارهای موتوری بزرگ (اولین قدم): ابتدا دستگاههای پرمصرف که لحظه استارت جریان زیادی میکشند (مثل پمپ آب، آسانسور، کمپرسور باد) را روشن کنید. اجازه دهید دور موتور ژنراتور تثبیت شود.
- بارهای روشنایی (قدم دوم): لامپها، پروژکتورها و سیستمهای گرمایشی را وارد مدار کنید.
- دستگاههای حساس (قدم آخر): کامپیوترها، سرورها و تجهیزات الکترونیکی حساس را در مرحله آخر وصل کنید، زمانی که ولتاژ کاملاً صاف و بدون نوسان است.
✅ نکته حیاتی: هرگز سعی نکنید ژنراتور را "زیر بار" استارت بزنید. یعنی قبل از روشن کردن موتور، مطمئن شوید که کلید اصلی خروجی (Circuit Breaker) در حالت OFF است.

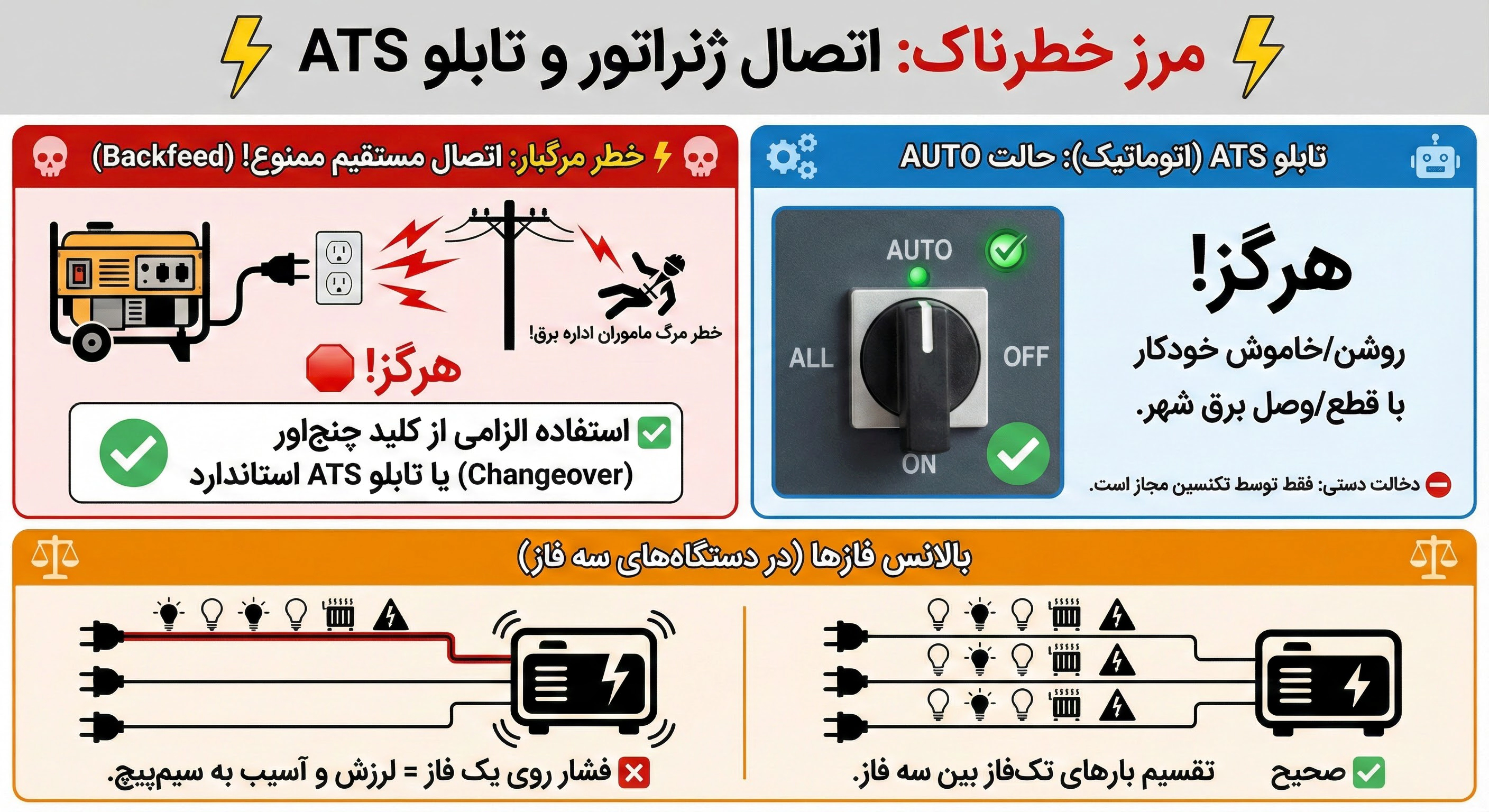

اتصال برق و تابلو ATS (مرز خطرناک)
اتصال خروجی ژنراتور به شبکه ساختمان حساسترین بخش کار است. رعایت نکات زیر حیاتی است:
- خطر مرگبار برگشت برق (Backfeed): هرگز، تاکید میکنیم هرگز خروجی ژنراتور را مستقیماً (با کابل دو شاخه نر و ماده) به پریزهای ساختمان وصل نکنید. این کار میتواند باعث برقدار شدن شبکه بیرون و مرگ ماموران اداره برق شود. استفاده از کلید چنجاور (Changeover) یا تابلو ATS استاندارد الزامی است.
- تابلو ATS (اتوماتیک): اگر تابلو اتوماتیک دارید، کلید را روی حالت AUTO بگذارید. در این حالت دستگاه با قطع برق شهر روشن و با وصل آن خاموش میشود. دخالت دستی در این سیستم فقط توسط تکنسین مجاز است.
- بالانس فازها (در دستگاههای سه فاز): سعی کنید بارهای تکفاز (مثل روشناییها) را بین سه فاز تقسیم کنید. فشار بیش از حد روی یک فاز باعث لرزش و آسیب به سیمپیچ ژنراتور میشود.
پایش حین کار: چه اعدادی «نرمال» هستند؟
وقتی دستگاه روشن است، اپراتور باید هر ساعت پارامترها را چک کند. اعداد زیر یک راهنمای کلی هستند:
⚠️ توجه: اعداد زیر عمومی هستند. معیار اصلی، اعداد نرمالِ ذکر شده در دفترچه راهنمای اختصاصی دستگاه شماست. اگر عقربهها تغییر ناگهانی نسبت به حالت همیشگی داشتند، اقدام کنید.
| پارامتر | محدوده نرمال (کلی) | اقدام در صورت انحراف |
|---|---|---|
| دمای آب/کولانت | ۷۵ تا ۹۵ درجه سانتیگراد | بالای ۱۰۰ درجه: حذف بار و بررسی فن/تسمه |
| فشار روغن | ۳ تا ۵ بار (در دور نامی) | افت ناگهانی: خاموشی فوری |
| ولتاژ | ۲۳۰ ولت (تک فاز) / ۴۰۰ ولت (سه فاز) | نوسان زیاد: تنظیم AVR توسط تکنسین |
| فرکانس | ۵۰ هرتز (محدوده ۴۹ تا ۵۱) | زیر ۴۸ هرتز: بار زیاد است، مصرف را کم کنید |
اگر سیستم دستی است، عجله نکنید! اجازه دهید برق شهر ۱ تا ۲ دقیقه پایدار بماند. سپس:
- کلید ژنراتور را قطع کنید (Breaker OFF).
- کلید برق شهر را وصل کنید.
- اجازه دهید ژنراتور ۳ دقیقه درجا (Cool-down) کار کند و سپس آن را خاموش کنید.
فاجعه در لحظه خاموش کردن!
بسیاری از خرابیهای توربوشارژر دقیقاً در لحظه خاموش کردن رخ میدهد. وقتی موتور با بار کامل کار میکند، توربوشارژر قرمز شده و با سرعتی بسیار بالا (دهها هزار دور در دقیقه) میچرخد. روغن موتور وظیفه خنک کردن شفتِ توربو را دارد.
اگر دکمه STOP را بزنید در حالی که بار وصل است:
- پمپ روغن بلافاصله میایستد.
- توربو هنوز با سرعت میچرخد اما دیگر روغنی به آن نمیرسد.
- روغن باقیمانده در شفت میسوزد و تبدیل به زغال میشود (Coking).
- نتیجه: گریپاژ کردن توربو در استارت بعدی.
راه حل: همیشه قبل از خاموش کردن، کلید برق را قطع کنید و اجازه دهید موتور ۳ تا ۵ دقیقه در حالت درجا (Idle) کار کند تا دمای توربو پایین بیاید.
ابزارهای حرفهای اپراتور (قابل چاپ)
برای کاهش تماس با واحد تعمیرات، از جداول زیر استفاده کنید. ثبت وقایع بهترین راه پیشگیری از خرابی است.
👁️ چکلیست حین کار (هر ۱ ساعت)
- چک کردن دمای آب و فشار روغن
- بررسی ولتاژ و فرکانس
- گوش دادن به صدای موتور (ضربه/تغییر صدا)
- بررسی لرزش غیرعادی
- بررسی نشتی سوخت یا روغن زیر دستگاه
- بررسی رنگ دود اگزوز
🛑 چکلیست خاموش کردن
- قطع کلید بریکر خروجی (Load Off)
- ۳ تا ۵ دقیقه کارکرد بدون بار (Cool Down)
- فشردن دکمه Stop
- بررسی سطح سوخت برای استارت بعدی
- ثبت ساعت کارکرد در دفترچه
- بررسی ظاهری و قفل کردن دربها
علائم حیاتی: زبان بدن ژنراتور را بشناسید
دستگاه شما با شما حرف میزند، اما نه با کلمات، بلکه با دود و صدا. شناخت این علائم حین استفاده ضروری است:
۱. دود سیاه (Black Smoke) 🌫️
معنی: سوخت زیاد یا هوای کم.
علت شایع کاربردی: بار بیش از حد (Overload) روی دستگاه گذاشتهاید. سریعاً مقداری از مصرفکنندهها را خاموش کنید.
۲. دود آبی (Blue Smoke) 💧
معنی: روغنسوزی.
علت شایع کاربردی: کار کردن طولانی مدت با "بار بسیار کم" (زیر ۳۰٪ توان). این پدیده Wet Stacking نام دارد. بار دستگاه را افزایش دهید.
۳. نوسان دور موتور (Hunting) 📉📈
معنی: سوخترسانی ناپایدار.
اقدام فوری: احتمالاً هوا وارد سیستم سوخت شده یا گازوئیل ته کشیده است. دستگاه را خاموش و بررسی کنید.
تصویر: رنگ دود اگزوز، بهترین نشانگر سلامت عملکرد لحظهای دستگاه است.
جدول عیبیابی جامع (مرجع کامل)
جدول زیر اکثر مشکلات رایج را پوشش میدهد. ستون آخر به شما میگوید چه زمانی باید دست نگه دارید و با متخصص تماس بگیرید.
| مشکل (Symptom) | علت احتمالی | اقدام اپراتور | چه زمانی تماس با تکنسین؟ |
|---|---|---|---|
| استارت نمیخورد (ساکت) | باتری، کلید قارچی، فیوز DC | چک کردن سرباتری و استپ قارچی | اگر باتری سالم است ولی استارت نمیزند |
| استارت میخورد روشن نمیشود | نبود سوخت، هوا در سیستم | بررسی شیر باک، تلمبه زدن دستی | اگر سوخت هست ولی روشن نمیشود |
| فشار روغن پایین (Low Oil Press) | کمبود روغن، خرابی پمپ/سنسور | خاموشی فوری + چک گیج | همیشه! (خطر سوختن موتور) |
| دمای آب بالا (Overheat) | پارگی تسمه، کمبود آب، گرفتگی رادیاتور | حذف بار، بررسی چشمی تسمه/فن | اگر سطح آب نرمال است ولی دما بالاست |
| فرکانس پایین (Under Speed) | بار زیاد، گرفتگی فیلتر سوخت | کاهش فوری بار مصرفی | اگر بدون بار هم دور موتور پایین است |
| آلارم شارژ باتری (Charge Fail) | پارگی تسمه دینام، خرابی دینام | بررسی تسمه پروانه | برای تعویض دینام یا تعمیر شارژر |
| لرزش غیرعادی | شل شدن ضربهگیر، خرابی انژکتور | بررسی چشمی پایهها (Mounting) | لرزش شدید که بدنه را تکان میدهد |
| نوسان ولتاژ | خرابی AVR، اتصالات شل | هیچ اقدامی توسط اپراتور مجاز نیست | فوری (خطر سوختن وسایل برقی) |
🚨 الگوریتم برخورد با آلارمها: کِی ریست (Reset) کنیم؟
وقتی چراغ قرمز آلارم روشن میشود، طبق قانون ۲۰ ثانیهای زیر عمل کنید:
- گروه ۱: خطاهای حیاتی (Shutdown Alarms)
شامل: فشار روغن پایین (Low Oil Pressure)، دمای بالا (High Temp)، دور غیرمجاز (Over Speed).
⛔ قانون: هرگز دکمه ریست را نزنید و دوباره استارت نکنید. علت باید توسط تکنسین پیدا شود. استارت مجدد = مرگ موتور. - گروه ۲: هشدارهای غیرحیاتی (Warning Alarms)
شامل: سوخت کم (Low Fuel Level)، عدم شارژ باتری.
✅ قانون: میتوانید مشکل را حل کنید (مثلاً گازوئیل بریزید)، دکمه ریست را بزنید و ادامه دهید.
مرز وظایف: اپراتور یا تکنسین؟
✅ مجاز برای اپراتور:
- چک لیست روزانه (آب، روغن، سوخت)
- روشن و خاموش کردن اصولی
- مدیریت بار (قطع و وصل کلیدهای خروجی)
- نظافت ظاهری دستگاه
- تخلیه آب فیلتر گازوئیل
⛔ فقط تکنسین متخصص:
- تنظیم دور موتور (گاورنر) و ولتاژ (AVR)
- باز کردن درب رادیاتور هنگام داغ بودن
- تعمیر نشتیهای داخلی
- کار روی تابلو برق فشار قوی/ATS
- هواگیری انژکتورها (در اکثر مدلهای جدید)
- اتصال نول و ارت (Bonding)
سوالات متداول اپراتورها (FAQ)
۱. آیا میتوانم حین روشن بودن دستگاه، گازوئیل اضافه کنم؟ 🔽
خیر، مطلقاً ممنوع است. لرزش دستگاه و حرارت بالای اگزوز میتواند باعث پاشش سوخت و آتشسوزی مهیب شود. همیشه دستگاه را خاموش کنید و پس از ۵ دقیقه وقفه، سوختگیری کنید.
۲. دستگاه چقدر میتواند یکسره روشن بماند؟ 🔽
بستگی به مدل دارد (Prime یا Standby). اما به عنوان یک قانون کلی، هر ۸ تا ۱۰ ساعت یکبار باید دستگاه را برای چک کردن سطح روغن و آب خاموش کنید. کارکرد مداوم بدون بازرسی چشمی خطرناک است.
۳. اگر دستگاه آلارم داد، میتوانم Reset کنم و ادامه دهم؟ 🔽
خیر. طبق «الگوریتم آلارم» که بالاتر گفته شد، اگر آلارم حیاتی باشد (مثل افت فشار روغن)، ریست کردن و ادامه کار بدون رفع عیب، مساوی است با سوختن موتور در کمتر از ۱۰ دقیقه.
۴. آیا کارکردن با بار کم (مثلاً فقط چند لامپ) مشکلی دارد؟ 🔽
بله، شدیداً مضر است. دیزل ژنراتورها طراحی شدهاند تا با حداقل ۳۰٪ تا ۴۰٪ توان خود کار کنند. کارکرد طولانی با بار کم باعث پدیدهای به نام "Wet Stacking" (خیس شدن اگزوز با گازوئیل نسوخته) و روغنریزی از اگزوز میشود. اگر بارتان کم است، چند بخاری برقی موقتاً روشن کنید تا بار افزایش یابد.
۵. استارت زدن در هوای خیلی سرد چگونه است؟ 🔽
در هوای زیر صفر، روغن سفت میشود. اگر دستگاه شما مجهز به پیشگرمکن (Heater) یا شمع گرمکن (Glow Plug) است، ابتدا سوئیچ را چند ثانیه در حالت Heat نگه دارید. از استارتهای طولانی (بیش از ۱۰ ثانیه) بپرهیزید تا استارت نسوزد. بین هر تلاش ۳۰ ثانیه صبر کنید.
۶. بارهای موتوری (مثل پمپ آب) چقدر برق مصرف میکنند؟ 🔽
یک قانون سرانگشتی مهم: موتورهای الکتریکی در لحظه استارت، ۳ تا ۵ برابر توان نامی خود جریان میکشند. مثلاً یک پمپ ۲ کیلوواتی، لحظه استارت به ژنراتوری با توان حداقل ۶ تا ۸ کیلووات نیاز دارد. این نکته را در محاسبات خود لحاظ کنید.
جمعبندی: رفتار حرفهای با دیزل ژنراتور
استفاده صحیح در سه کلمه خلاصه میشود: صبر، نظارت، ترتیب.
زمانهای طلایی
۵ دقیقه اول و آخر
۵ دقیقه گرمکن بدون بار در ابتدا، و ۵ دقیقه خنککن بدون بار در انتها. این قانون ساده، هزینههای تعمیرات شما را نصف میکند.
مدیریت بار
پلهای وارد شوید
هرگز همه کلیدها را با هم نزنید. اول موتورهای سنگین (آسانسور/پمپ)، سپس روشنایی و در آخر کامپیوترها.
