این مقاله برای «حین خرید / قبل از تحویل / روز نصب» نوشته شده؛ یعنی دقیقاً همان چیزی که باید بدانید تا بتوانید محل نصب را آماده کنید، ملزومات را درست بخرید، نصب را ایمن انجام دهید و تست اولیه را بدون ریسک انجام کنید.
در این راهنما وارد «نحوه استفاده روزمره»، «سرویس دورهای»، «تعویض روغن/فیلتر» و… نمیشویم.
💡 نگاه اجرایی: اگر بتوانید این راهنما را مثل یک «چکلیست تحویل به پیمانکار» ببینید، هم هزینههای نصب کنترل میشود، هم ریسکهایی مثل Backfeed، CO، داغی و افت ولتاژ از همان روز اول حذف میگردد.
فهرست دسترسی سریع
1) قبل از خرید: «فرم اطلاعات پروژه» که باید پر کنید
اگر این چند مورد را از همان ابتدا مشخص کنید، 80٪ خطاهای پرهزینه نصب حذف میشود:
- توان موردنیاز (kW/kVA) و نوع بارها: روشنایی، UPS، کولر/پمپ/موتورهای سنگین (برای تصمیم کابل/ATS)
- تکفاز یا سهفاز + ولتاژ شبکه محل
- فاصله تقریبی ژنراتور تا تابلو اصلی/مصرفکننده (طول مسیر کابل)
- محل نصب: فضای باز، اتاق ژنراتور، کاناپی/اتاقک (محدودیت فضا و تهویه)
- محدودیتهای صدا: همسایه/ویلایی/داخل کارگاه
- مسیر خروج دود: امکان هدایت اگزوز به فضای باز و امن؟
- سوخت: نوع و محل تانک (روزانه/اصلی)، مسیر رفت و برگشت
- وضعیت ارت ساختمان/سایت: آیا چاه ارت/شبکه ارت موجود است؟
- نوع سوئیچینگ برق شهر↔ژنراتور: ATS خودکار یا چنجاور دستی (هر دو باید ایمن باشند)
نتیجهگیری: خروجی این بخش باید یک تصمیم روشن بدهد: «ژنراتور کجا مینشیند؟ کابل از کجا میرود؟ اگزوز از کجا خارج میشود؟ ATS داریم یا دستی؟ ارت و همبندی چطور اجرا میشود؟»
توضیح اجرایی بیشتر:
این «فرم پروژه» فقط برای انتخاب دستگاه نیست؛ مستقیم روی طراحی نصب اثر دارد. مثلاً اگر فاصله ژنراتور تا تابلو اصلی زیاد باشد، شما باید از همان ابتدا بدانید که هزینه کابل و افت ولتاژ میتواند تعیینکننده باشد.
- اگر بارهای موتوری دارید (پمپ/کمپرسور/بالابر)، نوع و تعداد آنها را مشخص کنید چون روی ATS، حفاظتها و سایز کابل اثر میگذارد.
- اگر محیط گردوغبار دارد، مسیرهای هوا و لوورها باید از ابتدا طوری طراحی شوند که هوا «کافی» باشد ولی گردوغبار «کمتر» وارد شود.
- اگر همسایه/فضای مسکونی نزدیک است، راهحل اصلی «جانمایی + اتاقک استاندارد با تهویه درست» است، نه خفه کردن ورودی/خروجی هوا.
2) چکلیست خرید ملزومات نصب (مهمترین بخش حین خرید)
اینها چیزهایی هستند که خیلیها ژنراتور را میخرند ولی روز نصب تازه متوجه میشوند ندارند:
🔩 ملزومات سازه/جانمایی
- فونداسیون یا شاسی مناسب + لرزهگیر متناسب با وزن و پیکربندی
- تجهیزات جابجایی (لیفتراک/جرثقیل/پالت) و مسیر ورود
💨 ملزومات تهویه/اتاق ژنراتور
- لوور/دریچه ورودی هوای تازه + مسیر خروج هوای گرم (طبق نیاز جریان هوا)
- کانال/داکت (در صورت نیاز) با حداقل پیچوخم
- توری و فیلتر گردوغبار (برای محیطهای خاکی) بدون خفهکردن هوا
🌫️ ملزومات اگزوز
- لوله اگزوز با قطر مناسب + فلکسیبل/لرزهگیر اگزوز
- عایق حرارتی، بست و ساپورت، کلاهک بارانگیر/ضدآب (در فضای باز)
- آببندی مطمئن و مسیر خروج دود به فضای آزاد
⛽ ملزومات سوخت
- تانک (روزانه یا اصلی) + شیر قطع اضطراری
- شیلنگ/لوله مناسب سوخت + بستهای استاندارد
- فیلترهای مسیر (طبق پیکربندی نصب) و مسیر برگشت (اگر موتور نیاز دارد)
- سینی جمعآوری نشتی/تمهیدات ایمنی حریق (مطابق مقررات محل)
⚡ ملزومات برق و کنترل
- تابلو ATS/AMF یا چنجاور دستی استاندارد (با اینترلاک واقعی)
- کابل قدرت با سطح مقطع محاسبهشده + سرکابل/کابلشو/گلند
- کابل کنترل/فرمان (مجزا از قدرت) + داکت/لوله محافظ
- تجهیزات حفاظت: کلید اصلی، MCCB/ACB، فیوزها، SPD در صورت نیاز، رلهها طبق طراحی
- تجهیزات اندازهگیری و تست: مولتیمتر True RMS، آمپرمتر کلمپی، میگر (Insulation tester) برای تست عایقی
🔋 ملزومات ارت و باتری
- شینه ارت، کابل ارت مناسب، اتصالات و کلمپها (اجرای چاه ارت قبل از روز نصب)
- باتری مطابق مشخصات سازنده + کابل باتری با سطح مقطع کافی
- شارژر باتری و قطعکن باتری
نکته حیاتی:
این چکلیست را مثل «لیست خرید روز نصب» ببینید. اگر یکی از این آیتمها ناقص باشد، یا نصب عقب میافتد، یا بدتر: نصب با راهحلهای خطرناک و موقت انجام میشود.
- برای ATS/چنجاور حتماً از فروشنده «نقشه ترمینال و نوع پلها» را بخواهید؛ بدون نقشه، احتمال اشتباه سیمبندی بالا میرود.
- برای اگزوز فقط «لوله» کافی نیست؛ ساپورت، فلکسیبل و آببندی درست مهمتر از طول لوله است.
- برای کابل از همان ابتدا مشخص کنید مسیر روی سینی است یا دفنی یا داخل لوله؛ چون ظرفیت جریان کابل به این موضوع وابسته است.
3) تقسیم مسئولیتها بین تیمها (این یعنی نصب حرفهای)
- فونداسیون، جانمایی، تراز و مسیر دسترسی، آمادهسازی کف و فضای نصب
- اگزوز، تهویه و کانالها، مسیر سوخت، مهاربندی لرزش اتصالات
- ATS/AMF، کابلکشی قدرت و کنترل، حفاظتها، ارت و همبندی، تستهای الکتریکی
اگر یک نفر همه کارها را «سرِ هم» انجام دهد، معمولاً نتیجهاش همان خطاهای کلاسیک است: Backfeed، داغی، لرزش، افت ولتاژ، و سوختن تجهیزات.
توصیه اجرایی:
بهترین کار این است که قبل از شروع نصب، یک «جلسه ۳۰ دقیقهای هماهنگی» بین سه تیم بگذارید و خروجی جلسه را مکتوب کنید (مسیرهای قطعی، نقطه نصب ATS، نقطه شینه ارت و مسئول تستها).

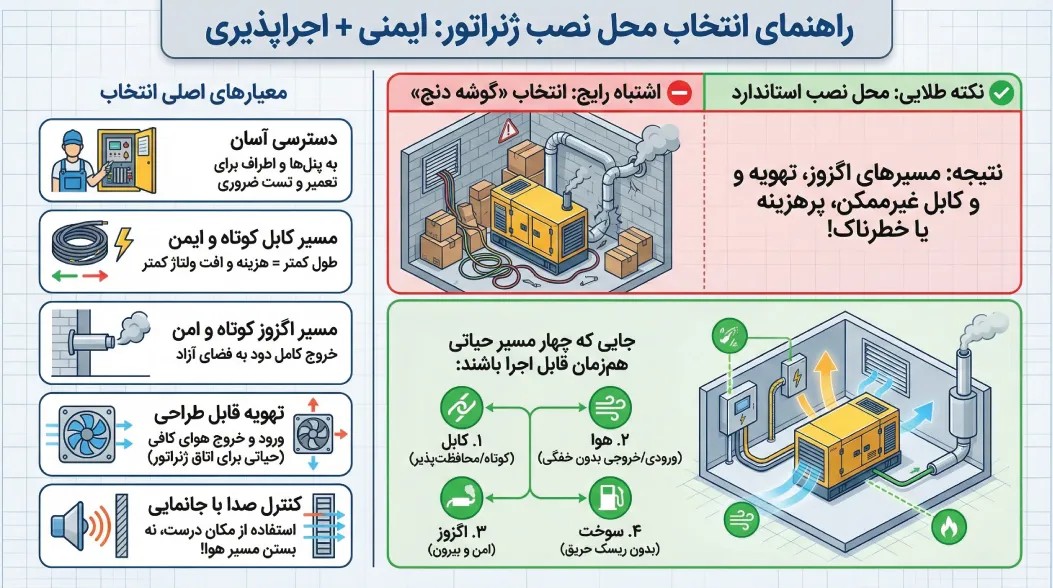

4) انتخاب محل نصب (ایمنی + اجراپذیری)
معیارهای انتخاب محل
- دسترسی به پنلها/تابلو و اطراف دستگاه برای کارهای ضروری نصب و تست
- مسیر کابل کوتاهتر و قابل حفاظتتر (هرچه طول بیشتر، هزینه کابل و افت ولتاژ بیشتر)
- مسیر اگزوز کوتاهتر، امنتر، با خروج کامل به فضای آزاد
- تهویه قابل طراحی (بهخصوص اگر اتاق ژنراتور دارید)
- کنترل صدا با جانمایی درست (نه با بستن مسیر هوا!)
⛔ اشتباه رایج: انتخاب گوشهای که جا میشود، ولی بعداً اگزوز و تهویه و کابل یا نمیشود، یا پرهزینه و خطرناک میشود.
نکته: «محل نصب خوب» جایی است که چهار مسیر حیاتی همزمان قابل اجرا باشند: کابل (کوتاه/محافظتپذیر)، هوا (ورودی/خروجی بدون خفگی)، اگزوز (امن و بیرون)، سوخت (بدون ریسک حریق).
5) فونداسیون، تراز و لرزش (ریشه بسیاری از خرابیهای نصب)
- کف باید صاف و تراز باشد.
- لرزهگیرها دقیقاً مطابق چیدمان سازنده نصب شوند.
- مهار شاسی و بستها باید طوری باشد که لرزش به سازه منتقل نشود.
اشتباه رایج: سفتکردن غلط یا نصب اشتباه لرزهگیرها → انتقال لرزش، ترک اتصالات، شلشدن اگزوز و سوخت.
توضیح اجرایی بیشتر: قبل از تثبیت نهایی، تراز بودن شاسی را در چند نقطه بررسی کنید. اگر از انکر بولت استفاده میشود، هدف «مهار» است نه «سفت کردن تا ته»؛ سفت کردن بیش از حد میتواند لرزهگیر را بیاثر کند.
6) تهویه و مسیر هوا (نصب داخل اتاق/کاناپی)
این بخش برای جلوگیری از داغی، افت توان و خاموشی در همان تست اولیه حیاتی است.
اصول طلایی تهویه
- هوای گرم رادیاتور باید مستقیم خارج شود و به ورودی برنگردد (Recirculation ممنوع)
- ورودی هوای تازه باید کافی و نزدیک به منبع هوای تمیز باشد
- کانالها تا حد ممکن کوتاه و کمزانویی باشند (هر پیچوخم = افت فشار)
توضیح اجرایی بیشتر:
سه دشمن تهویه در اتاق ژنراتور: کوچک بودن دریچهها، پیچوخم زیاد کانال، برگشت هوای گرم. هر سه میتوانند باعث شوند دستگاه در تست اولیه به دمای بالا برسد و خاموش شود.
7) اگزوز و هدایت دود (CO شوخی ندارد)
هدف: خروج کامل دود به فضای آزاد + جلوگیری از برگشت دود به اتاق/ساختمان + کنترل حرارت و لرزش
- از فلکسیبل اگزوز برای جذب لرزش موتور استفاده کنید.
- لوله را ساپورت کنید تا وزن روی منیفولد نیفتد.
- مسیر را کوتاه نگه دارید و زانوها را کم کنید.
- عایقکاری حرارتی و فاصله از مواد قابل اشتعال را جدی بگیرید.
- طراحی را با معیار فشار برگشتی مجاز موتور پیش ببرید (این عدد را باید از سازنده/دفترچه بگیرید).
خطر: اگر خروج دود امن ندارید: راهاندازی ممنوع تا مسیر استاندارد اجرا شود. اگزوز فقط «دود را بیرون ببرد» نیست؛ باید همزمان سه شرط را پاس کند: آببندی کامل، لرزشگیری، فشار برگشتی قابل قبول.
8) سوخترسانی (ایمنی حریق + پایدار بودن استارت)
- مشخص کنید سیستم موتور برگشت سوخت دارد یا نه (نصب اشتباه برگشت = مشکلات روشن شدن/نشتی).
- مسیر سوخت را دور از نقاط داغ (اگزوز) و با مهار مناسب اجرا کنید.
- شیر قطع اضطراری و اتصالات استاندارد را فراموش نکنید.
- قبل از استارت اولیه، مسیر را از نظر نشتی و باز بودن بررسی کنید.
نکته: 90٪ مشکلات سوخترسانی در نصب، از «مسیر اشتباه» یا «اتصال نامطمئن» میآید، نه از خود موتور. مسیر سوخت را با ساپورت مناسب ببندید تا در اثر لرزش یا ضربه، شیلنگ/لوله حرکت نکند.
9) تابلو ATS/AMF و اتصال به شبکه (خط قرمز: Backfeed)
Backfeed یعنی برق ژنراتور به شبکه شهری برگردد و جان افراد و تجهیزات را تهدید کند.
قوانین اجراییِ غیرقابل مذاکره
- باید سوئیچ انتقال ایمن داشته باشید: ATS استاندارد یا چنجاور دستی استاندارد با اینترلاک واقعی
- اتصال ژنراتور با «دوشاخه نری به پریز» = ممنوع و بسیار خطرناک
اگر در همینجا مطمئن نیستید، این بخش را به برقکار صنعتی بسپارید. اشتباه در ATS/نول/ارت میتواند هم خسارت مالی بدهد، هم خطر جانی ایجاد کند.
توضیح اجرایی بیشتر: قبل از اینکه حتی یک کابل را نهایی کنید، سناریوی انتقال باید «مکتوب و واضح» باشد: چه زمانی ژنراتور فرمان استارت میگیرد؟ چه زمانی بار منتقل میشود؟ و مهمتر: چگونه اطمینان میدهید که برق ژنراتور به شبکه برنمیگردد؟
10) کابلکشی قدرت و کنترل + روش انتخاب سطح مقطع
قدم 2: سطح مقطع کابل را با 2 معیار انتخاب کنید
1. تحمل جریان (Ampacity) با توجه به روش نصب
2. افت ولتاژ با توجه به طول مسیر
قدم 3: کابل کنترل را جدا کنید
کابل فرمان ATS/سنسورها را از کابل قدرت جدا مسیر بدهید تا نویز و خطا کم شود.
نکته اجرایی: انتخاب کابل اشتباه معمولاً خودش را با سه علامت نشان میدهد: افت ولتاژ، داغ شدن کابل/اتصالات، رفتار ناپایدار بار. طول مسیر را «واقعی» حساب کنید (مسیر رفت و مسیر داخل سینی/زانوها)، نه فاصله خطی روی نقشه.
11) ارت و همبندی (Bonding) به زبان اجرایی
هدف: کاهش ریسک برقگرفتگی، عملکرد درست حفاظتها، جلوگیری از رفتارهای عجیب سیستم.
- بدنه ژنراتور و تابلو باید به شینه ارت متصل شوند (همبندی)
- طرح نول/ارت باید با سناریوی ATS و شبکه هماهنگ باشد؛ مهم است که «نقطه مرجع» اشتباه و چندگانه ایجاد نشود
توضیح اجرایی بیشتر: در نصب دیزل ژنراتور، ارت و همبندی «پیوست پروژه» است نه یک سیم اضافه. اگر همبندی ناقص باشد، ممکن است حفاظتها درست عمل نکنند یا در انتقال بار، رفتارهای غیرعادی دیده شود.
12) باتری و مدار استارت (جزئیات کوچک، خطاهای بزرگ)
- پلاریته (+/-) را دقیق چک کنید.
- اتصالات را تمیز، محکم و بدون لقی ببندید.
- کابل باتری را از نقاط داغ/لرزان مهار کنید.
نکته: بیشتر «روشن نشدنهای روز اول» به باتری و اتصالات برمیگردد. حتی اگر باتری نو باشد، یک اتصال شل یا کابل نامناسب میتواند افت ولتاژ ایجاد کند و استارت را نامطمئن کند.
13) چکلیست پیشراهاندازی + تستهای اولیه (فقط برای تحویل نصب)
چکلیست پیشراهاندازی (قبل از استارت)
- مسیر هوای ورودی/خروجی باز و بدون مانع است؟
- اگزوز آببندی و ساپورت شده؟
- سوخت بدون نشتی و مسیر باز است؟
- کابلها درست ترمینالبندی شده و پیچها با گشتاور مناسب سفتاند؟
- ارت و همبندی اجرا و پیوستگی بررسی شده؟
- ATS/چنجاور در وضعیت امن و مطابق سناریو است؟
- باتری صحیح نصب و ولتاژ مناسب دارد؟
- دکمه توقف اضطراری در وضعیت آزاد است؟ (خیلی وقتها همین باعث روشن نشدن میشود)
تستهای اولیه راهاندازی (تحویل نصب)
- تستهای الکتریکی قبل از روشن کردن (میگر، توالی فاز)
- استارت اولیه بدون بار (چک کردن نشتی، لرزش، صدا)
- بررسی ولتاژ و فرکانس (پایداری خروجی)
- تست عملکرد ATS (سناریوی قطع/وصل برق شهر به صورت کنترلشده)
- انتقال بار مرحلهای (نه شوک یکباره؛ هدف فقط تایید صحت اتصال و کابل است)
توضیح اجرایی بیشتر: این مرحله در واقع «کنترل کیفیت نصب» است. اگر تستهای اولیه را کامل و مرحلهای انجام دهید، قبل از اینکه خسارت ایجاد شود، ایرادهای نصب خودش را نشان میدهد.
14) جدول خطاهای رایج نصب و راهحلها
نکته: در «روز نصب»، عیبیابی باید اول سراغ خطاهای نصب برود. یعنی قبل از اینکه به هر چیز دیگری شک کنید، موارد ساده و پر تکرار را چک کنید.
15) سناریوهای نصب (متناسب با کاربرد)
فضا محدود و صدا حساس است → جانمایی + اتاقک استاندارد بدون خفه کردن هوا.
تاکید ویژه: Backfeed و ایمنی خانوار.
بار موتوری و جریانهای راهاندازی → کابلکشی سنگین، حفاظت درست، تست مرحلهای بار.
تاکید ویژه: تفکیک کنترل/قدرت و اجرای دقیق ارت/همبندی.
گردوغبار + فاصله زیاد تا بار → حفاظت مسیر هوا و کابل، محاسبه افت ولتاژ.
تاکید ویژه: مسیر سوخت و ایمنی حریق در محیطهای باز.
16) FAQ واقعی قبل از خرید و حین نصب
ATS لازم است یا دستی هم میشود؟
هر دو ممکن است؛ شرط اصلی انتقال ایمن و جلوگیری از Backfeed است. انتخاب بین خودکار/دستی به نیاز شما و سطح ریسکپذیری پروژه برمیگردد.
ژنراتور را کجا بگذارم که هم ایمن باشد هم صدا کمتر اذیت کند؟
اولویت با تهویه صحیح + خروج دود امن + مسیر کابل امن است. صدا را با جانمایی و اتاقک استاندارد کنترل کنید، نه با بستن مسیر هوا.
چه کابل و چه سطح مقطعی بخرم؟
با جریان نامی + طول مسیر + شرایط نصب + افت ولتاژ مجاز انتخاب میشود. «کابل مناسب» یعنی کابل متناسب با محاسبه، نه حدس.
آیا میشود با دوشاخه نری به پریز وصل کرد؟
خیر. خطرناک و غیرمجاز (Backfeed و خطر برقگرفتگی/آتشسوزی).
ارت دقیقاً چطور باید اجرا شود؟
بدنه ژنراتور و تابلو باید به شینه ارت و همبندی متصل شوند. طرح نول/ارت به سناریوی ATS و شبکه وابسته است و باید نقشهمحور اجرا شود.
اگزوز را چند متر میشود امتداد داد؟
به فشار برگشتی مجاز موتور، قطر لوله و تعداد زانوها وابسته است. باید بر اساس مشخصات سازنده طراحی شود؛ «عدد ثابت» برای همه پروژهها وجود ندارد.
توضیح اجرایی بیشتر: اگر سوال شما در نصب به یکی از سه موضوع «ATS/شبکه»، «تهویه و اگزوز»، «کابل و افت ولتاژ» برمیگردد، قبل از اجرا حتماً نقشه و سناریو را نهایی کنید. نصب دیزل ژنراتور جایی نیست که با آزمونوخطا جلو بروید.
چکلیست نهایی تحویل نصب
(چیزی که کاربر میتواند از پیمانکار مطالبه کند)
- نقشه تکخطی (As-built) اتصال ژنراتور و ATS
- مسیر کابلها، نوع کابل، سطح مقطع و روش نصب ثبت شده
- تایید اجرای ارت و همبندی + تست پیوستگی
- تست عملکرد ATS (سناریوی قطع/وصل) انجام شده
- تایید مسیر تهویه و اگزوز (بدون برگشت دود/هوای گرم)
- بازدید نشتی سوخت و مهاربندی اتصالات انجام شده
