تصور کنید در اوج پیک کاری، ناگهان برق قطع میشود. همه چشمها به دیزل ژنراتور است، اما دستگاه استارت میخورد و روشن نمیشود، یا بدتر؛ روشن میشود اما برقی تولید نمیکند. این لحظه، دقیقاً همان نقطهای است که تفاوت میان یک «اپراتور معمولی» و یک «مالک هوشمند» مشخص میشود.
خرید دیزل ژنراتور یک هزینه نیست، بلکه یک سرمایهگذاری سنگین برای حفظ تداوم کسبوکار است. اما این غول آهنی، بدون رعایت اصول تعمیر و نگهداری دیزل ژنراتور، خیلی زود به یک قطعه آهن بلااستفاده تبدیل میشود.
در این مقاله آسمانخراش، ما در پارین صنعت قصد داریم تجربیات ۲۰ ساله مهندسین ارشد خود را در اختیار شما بگذاریم تا نه تنها با علت روشن نشدن دیزل ژنراتور آشنا شوید، بلکه بتوانید مثل یک متخصص، از افت ولتاژ دیزل ژنراتور جلوگیری کرده و کدهای خطا را رمزگشایی کنید. هدف ما ساده است: کاهش هزینههای تعمیراتی شما و افزایش طول عمر دستگاه تا ۲ برابر استاندارد بازار.
پادکست مشاوره عیبیابی سریع (زمان: ۵ دقیقه)
(ویژه اپراتورها: در لحظه بحران روشن نشدن ژنراتور چه کنیم؟)
اگر فرصت کافی برای مطالعه متن کامل را ندارید، در این فایل صوتی توضیح میدهیم که ۳ علت اصلی روشن نشدن ناگهانی دستگاه چیست و چگونه در کمتر از ۱۰ دقیقه آن را رفع کنید.
فهرست مطالب این راهنما
قبل از شروع عیبیابی؛ پروتکلهای ایمنی و کیت ابزار اپراتور
عیبیابی دستگاههای صنعتی بدون رعایت ایمنی، بازی با جان و سرمایه است. قبل از اینکه به سراغ پیچگوشتی بروید، این بخش را به دقت مطالعه کنید. کوچکترین بیاحتیاطی در مقابل دستگاهی که توان تولید برق شهری را دارد، میتواند جبرانناپذیر باشد.
🔴 هشدار مهندسی: هرگز در حین کار دستگاه، دربهای کانوپی را باز نکنید و به قطعات دوار (فولی و تسمه) نزدیک نشوید.
- ■ قطع بار (Breaker Off): قبل از هرگونه تست برقی یا مکانیکی، کلید اصلی خروجی (Circuit Breaker) را قطع کنید تا از برگشت برق یا شوک ناگهانی به مصرفکننده جلوگیری شود.
- ■ تهویه و گاز سمی: گاز مونوکسید کربن خروجی از اگزوز بیبو و کشنده است. عیبیابی را فقط در فضایی با تهویه استاندارد انجام دهید.
- ■ دمای سطوح: بلوک موتور و اگزوز ممکن است تا ۳۰۰ درجه سانتیگراد داغ باشند. اجازه دهید دستگاه حداقل ۲۰ دقیقه خنک شود.
- ■ ایمنی باتری: هنگام کار با باتری، از عینک محافظ استفاده کنید. گاز هیدروژن متصاعد شده از باتری در حال شارژ، به شدت انفجاری است.
ابزارهای لازم برای عیبیابی دستی
برای یک عیبیابی حرفهای، شما به یک «جعبه کمکهای اولیه فنی» نیاز دارید. داشتن این ابزارها تفاوت بین یک حدس ساده و یک تشخیص مهندسی دقیق است:
مولتیمتر دیجیتال
تست ولتاژ باتری و بررسی صحت خروجی آلترناتور.
آمپرمتر کلمپی
اندازهگیری جریان فازها و شناسایی عدم تعادل بار.
تستر باتری
اطمینان از سلامت سلولهای باتری زیر بار سنگین استارت.
آچار هواگیری
آچار ۱۰ یا ۱۲ برای خارج کردن حبابهای هوا از مسیر سوخت.

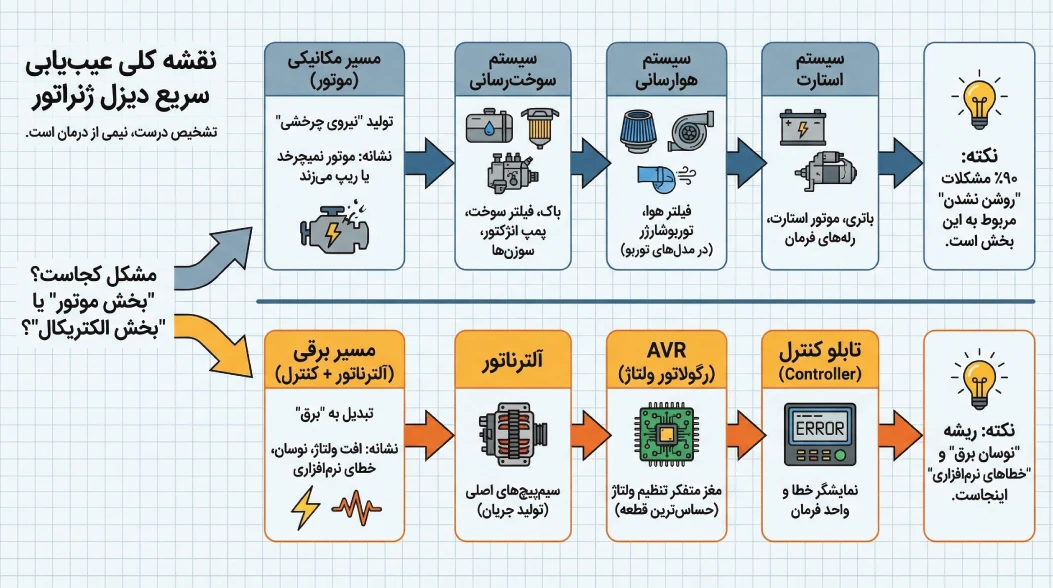

نقشه کلی سیستم دیزل ژنراتور برای عیبیابی سریع
برای اینکه بدانید چرا خطای دیزل ژنراتور رخ داده است، ابتدا باید بدانید مشکل از "بخش موتور" است یا "بخش الکتریکال". در مهندسی نگهداری و تعمیرات، تشخیص درست نیمی از درمان است.
مسیر مکانیکی (موتور): سوخت + هوا + استارت
این بخش مسئول تولید "نیروی چرخشی" است. اگر موتور نچرخد یا ریپ بزند، مشکل در یکی از این سه مورد است:
- سیستم سوخترسانی: شامل باک، فیلتر سوخت، پمپ انژکتور و سوزنها.
- سیستم هوارسانی: فیلتر هوا و توربوشارژر (در مدلهای توربو).
- سیستم استارت: باتری، موتور استارت و رلههای فرمان.
نکته: ۹۰٪ مشکلات روشن نشدن مربوط به این بخش است.
مسیر برقی: آلترناتور + AVR + تابلو کنترل
این بخش نیروی چرخشی را به "برق" تبدیل میکند. خرابی در این بخش مستقیماً باعث افت ولتاژ دیزل ژنراتور میشود:
- آلترناتور: سیمپیچهای اصلی که وظیفه تولید جریان را دارند.
- AVR (رگولاتور ولتاژ): مغز متفکر تنظیم ولتاژ؛ حساسترین قطعه الکتریکی.
- برد کنترل (Controller): نمایشگر خطای دیزل ژنراتور و واحد فرمان.
نکته: نوسان برق و خطاهای نرمافزاری در این بخش ریشه دارند.
نقطه تصمیم؛ مشکل از کجاست؟
یک قانون ساده مهندسی برای اپراتورهای پارین صنعت:
روشن نشدن دیزل ژنراتور: علتها، تستها و راهکار مرحلهای
روشن نشدن دستگاه، بزرگترین چالش خریداران و اپراتورهاست. در مهندسی نگهداری، ما همیشه از ارزانترین و سادهترین راهحل به سمت پیچیدهترین موارد حرکت میکنیم. قبل از تماس با تعمیرکار، این ۳ سناریو را چک کنید.
حالت ۱: استارت اصلاً عمل نمیکند (سکوت مطلق)
در این حالت وقتی دکمه Start را میزنید، هیچ صدایی شنیده نمیشود یا فقط یک صدای "تیک" ضعیف به گوش میرسد.
- ❌ علت ۱: باتری ضعیف یا دشارژ شده.
🔍 تست: ولتاژ باتری در حالت عادی باید ۱۲.۶ یا ۲۵.۲ ولت باشد. اگر موقع استارت زدن ولتاژ به زیر ۹ ولت سقوط کرد، باتری خراب است. - ❌ علت ۲: سولفاته شدن اتصالات.
🔍 تست: کابلهای متصل به قطبهای باتری را تکان دهید. لقی یا شورههای سفید مانع انتقال جریان میشوند.
✅ راهکار: قطبها را با آب گرم و جوششیرین تمیز کرده و پس از خشک شدن، با لایه نازکی از گریس بپوشانید.
حالت ۲: استارت میزند ولی موتور روشن نمیشود (تلاش بیثمر)
موتور با قدرت میچرخد (صدای استارت شنیده میشود) اما انفجار و احتراق رخ نمیدهد.
- ❌ علت ۱: هوا گرفتن مسیر سوخت. این شایعترین علت روشن نشدن دیزل ژنراتور پس از مدتی بیکاری دستگاه است.
✅ راهکار: پیچ هواگیری روی فیلتر سوخت را باز کنید و با پمپ دستی (تلمبه زدن) آنقدر ادامه دهید تا گازوئیل بدون حباب خارج شود. - ❌ علت ۲: گرفتگی فیلتر سوخت.
✅ راهکار: فیلتر سوخت باید هر ۲۰۰ ساعت کارکرد تعویض شود. فیلترهای کثیف اجازه عبور سوخت با فشار لازم را نمیدهند. - ❌ علت ۳: خرابی سلونویید سوخت (Fuel Solenoid).
✅ راهکار: این قطعه مسیر سوخت را باز میکند. اگر در لحظه استارت صدای تقهی سلونویید را نمیشنوید، احتمالاً سوخته یا گیر کرده است.
حالت ۳: روشن میشود اما سریع خاموش میکند
دستگاه برای چند ثانیه روشن شده و ناگهان با صدای آلارم برد کنترل، متوقف میشود.
- ❌ علت ۱: سطح پایین روغن (Low Oil Pressure). سنسور فشار روغن برای جلوگیری از ذوب شدن یاتاقانها، فرمان خاموشی صادر میکند.
- ❌ علت ۲: دمای بالای آب (High Temp). گرفتگی رادیاتور یا کمبود ضدیخ باعث میشود سنسور دما بلافاصله واکنش نشان دهد.
💡 نکته نگهداری: همیشه از روغنهای با گرید ۱۰W-40 یا ۱۵W-40 معتبر استفاده کنید. غلظت نامناسب روغن در هوای سرد باعث میشود سنسورها خطای کاذب داده و مانع روشن ماندن دستگاه شوند.
افت ولتاژ دیزل ژنراتور: تشخیص علت موتور یا برق
وقتی ولتاژ خروجی از محدوده استاندارد ۴۰۰ ولت (در سیستمهای سه فاز) به زیر ۳۶۰ ولت میرسد، زنگ خطر برای تجهیزات برقی شما به صدا در میآید. افت ولتاژ دیزل ژنراتور نه تنها به موتورهای الکتریکی و بردهای حساس آسیب میزند، بلکه باعث داغ شدن بیش از حد سیمپیچها و کاهش راندمان کل سیستم میشود.
🔍 افت ولتاژ فقط زیر بار یا حتی بیبار؟
این یک تست کلیدی برای جداسازی عیب مکانیکی از الکتریکی است:
۱. افت ولتاژ در حالت بیبار (No-Load)
تقریباً ۱۰۰٪ مشکل از AVR (رگولاتور ولتاژ) یا زغالهای آلترناتور است.
💡 اقدام مهندسی: پیچ تنظیم ولتاژ (VOLT) روی AVR را کمی بچرخانید. اگر ولتاژ تغییر نکرد، AVR سوخته است.
۲. افت ولتاژ زیر بار (On-Load)
اگر با وصل کردن مصرفکننده ولتاژ افت میکند و صدای موتور هم تغییر میکند (کم میآورد)، مشکل از موتور است، نه برق!
💡 تشخیص سریع: در این حالت فرکانس هم معمولاً از ۵۰ هرتز پایینتر میآید (افت دور موتور).
علتهای موتورمحور افت ولتاژ (افت دور)
بر اساس استانداردهای مهندسی، ولتاژ رابطه مستقیمی با دور موتور دارد. اگر موتور نتواند دور استاندارد (۱۵۰۰ دور بر دقیقه برای تولید فرکانس ۵۰ هرتز) را حفظ کند، ولتاژ مستقیماً سقوط میکند. دلایل اصلی عبارتند از:
- ⚙️ فیلتر هوای کثیف: وقتی فیلتر هوا مسدود باشد، موتور نمیتواند "نفس" بکشد. احتراق ناقص مانع از تامین گشتاور لازم برای چرخاندن آلترناتور زیر بار میشود.
- ⚙️ گاورنر (Governor) نامنظم: گاورنر وظیفه دارد با افزایش بار، سوخت بیشتری به موتور برساند. اگر این قطعه (مکانیکی یا الکترونیکی) به درستی کالیبره نباشد، موتور در پاسخ به بار ناگهانی "کپ" میکند.
- ⚙️ بار بیش از حد (Overload): کشیدن جریانی فراتر از توان نامی ژنراتور، باعث افت شدید ولتاژ و فرکانس میشود که در درازمدت سیمپیچها را میسوزاند.
تصویر: تنظیم دقیق AVR و مانیتورینگ ولتاژ در حالت بیبار، اولین قدم برای پایداری شبکه برق اضطراری است.
خطای دیزل ژنراتور؛ انواع آلارمها و روش برخورد درست
برد کنترل (Controller) دیزل ژنراتور، زبان گویای دستگاه شماست. وقتی چراغ قرمز Warning یا Shutdown روشن میشود، دستگاه در حال محافظت از خود در برابر یک فاجعه مالی است. نادیده گرفتن یک خطای دیزل ژنراتور ساده میتواند منجر به سوختن کامل آلترناتور یا یاتاقانزدن موتور شود.
هشدار (Warning)
دستگاه به کار خود ادامه میدهد اما یک پارامتر (مثلاً دمای آب) از حد نرمال خارج شده است. این یک "فرصت" برای پیشگیری قبل از توقف ناگهانی است.
خاموشی حفاظتی (Shutdown)
برای جلوگیری از تخریب موتور یا ژنراتور، برد کنترل بلافاصله سوخت را قطع میکند. در این حالت دستگاه تا زمان رفع عیب و ریست شدن، استارت نخواهد خورد.
۳ خطای پرتکرار در بازار ایران و علت واقعی آنها
۱. خطای Overload (بار بیش از حد)
علت: وصل کردن همزمان چندین دستگاه پرمصرف (مثل چیلر و آسانسور) که بیش از توان نامی پارین صنعت است.
راهکار: بار را اولویتبندی کنید. اگر نیاز به تامین توان بیشتری دارید، شاید زمان ارتقاء دیزل ژنراتور رسیده باشد.
۲. خطای Under Voltage (افت ولتاژ)
علت: خرابی پل دیود، تنظیم نبودن AVR یا افت شدید دور موتور به دلیل نقص فنی.
تست: ولتاژ خروجی را با مولتیمتر روی سر شمشهای تابلو چک کنید تا از صحت سنسور برد مطمئن شوید.
۳. خطای Under Frequency (افت فرکانس)
f = (P*n)/120
اگر دور موتور (n) از ۱۵۰۰ به ۱۳۰۰ برسد، فرکانس (f) از ۵۰ هرتز به ۴۳ هرتز میافتد. این یعنی موتور "گاز نمیخورد" که معمولاً به دلیل گرفتگی فیلتر گازوئیل یا نقص در گاورنر است.روش درست برخورد با خطا (بدون آسیب زدن)
⚠️ نکته حیاتی: هرگز قبل از یادداشت کردن کد خطا، دکمه Reset را نزنید! پاک کردن حافظه موقت برد بدون رفع عیب، میتواند منجر به تکرار حادثه شود.
۱. ثبت: کد خطا و ساعت دقیق وقوع را یادداشت کنید.
۲. بررسی: سطح روغن، دمای رادیاتور و مقدار سوخت را به صورت فیزیکی چک کنید.
۳. تحلیل: با توجه به نقشه سیستم که در بالا آموختید، تشخیص دهید خطا الکتریکال است یا مکانیکی؟
۴. تست کنترل شده: پس از رفع نقص، دستگاه را در حالت Manual (دستی) استارت بزنید و تمام پارامترهای نمایشگر را تا ۵ دقیقه مانیتور کنید.
جدول جامع عیبیابی (علامت → علت → تست سریع → اقدام)
این جدول، قلب تپنده مقاله شماست. کاربر با نگاه به این بخش، مسیر خود را پیدا میکند. ما در پارین صنعت تمامی تجربههای میدانی تکنسینهای خود را در این جدول خلاصه کردهایم تا شما در لحظه بحران، بهترین تصمیم را بگیرید.
| علامت یا مشکل | علت احتمالی | تست سریع | راهکار عملی |
|---|---|---|---|
| استارت نمیزند | باتری دشارژ یا سولفاته شده | چک ولتاژ باتری (باید > ۱۲V یا ۲۴V باشد) | شارژ باتری یا تمیز کردن قطبها با آب گرم |
| روشن میشود، سریع خاموش میشود | سطح روغن پایین یا دمای آب بالا | چک کردن گیج روغن و سطح ضدیخ | اضافه کردن روغن استاندارد / رفع نشتی آب |
| دود سیاه از اگزوز | بار زیاد یا گرفتگی شدید فیلتر هوا | بررسی دمای اگزوز و وضعیت فیلتر هوا | تعویض فیلتر هوا / کاهش بارهای غیرضروری |
| نوسان ولتاژ (بیبار) | خرابی یا تنظیم نبودن AVR | اندازهگیری ولتاژ با مولتیمتر | خرید AVR اورجینال از پارین صنعت |
| صدای غیرعادی (تقتق) | لقی سوپاپها، یاتاقان یا لرزهگیرها | گوش دادن به منبع صدا با گوشی طبی مهندسی | هشدار: تماس فوری با واحد تعمیرات تخصصی |
| فرکانس پایین است | گرفتگی فیلتر سوخت یا تنظیم گاورنر | چک کردن فرکانسمتر (اگر زیر ۴۸Hz است) | تعویض فیلتر سوخت و هواگیری کامل مسیر |
✅ پیشنهاد متخصص: این جدول را چاپ کرده و در نزدیکی تابلو کنترل ژنراتور نصب کنید. داشتن یک مرجع سریع در لحظات قطعی برق، از تصمیمات عجولانه و پرهزینه جلوگیری میکند.
بهینهسازی راندمان و کاهش ۲۰ درصدی هزینهها
در دنیای صنعت، نگهداری فقط به معنای تعمیر خرابیها نیست؛ بلکه به معنای مدیریت هوشمندانه هزینهها است. یک دیزل ژنراتور که به درستی کالیبره شده باشد، نه تنها سوخت کمتری مصرف میکند، بلکه احتمال توقفهای ناگهانی و خسارتهای جانبی به تجهیزات برقی را به حداقل میرساند.
کالیبراسیون و تنظیم دقیق (Optimization)
آیا میدانستید تنظیم نبودن لقی سوپاپها (فیلرگیری) و کثیفی انژکتورها میتواند مصرف سوخت را تا ۱۵٪ افزایش دهد؟ سرویس دورهای انژکتورها در بازههای زمانی مشخص، باعث احتراق کامل، کاهش دوده و حفظ توان خروجی نامی دستگاه میشود.
کاهش هزینه سوخت با کالیبراسیون
جلوگیری از پدیده Wet Slacking (خیسماندن موتور)
یکی از خطرناکترین اشتباهات در نگهداری دیزل ژنراتور، کارکردن دستگاه در بارهای بسیار کم است. وقتی ژنراتور در بارهای کمتر از ۳۰٪ ظرفیت خود کار میکند، دمای احتراق به حد کافی نمیرسد. این موضوع باعث میشود سوخت کاملاً نسوزد و به صورت روغنمانند از خروجی اگزوز نشت کند (Wet Stacking).
⚠️ عوارض کارکرد در بار کم:
- آسیب جدی به رینگهای پیستون و کاهش فشار کمپرس سیلندر.
- کربنزدگی انژکتورها و گرفتگی مسیر خروجی دود.
- کاهش عمر مفید موتور تا ۴۰٪ در درازمدت.
💡 راهکار حرفهای پارین صنعت: Load Bank Test
برای پاکسازی موتور از کربنهای انباشته شده، حداقل ماهی یکبار دستگاه را به مدت ۲ ساعت زیر بار ۸۰٪ (تست بانک بار) ببرید. این کار باعث میشود دمای موتور به حد استاندارد برسد و تمامی رسوبات اضافی سوخته و دفع شوند.
چکلیست پیشگیری: چطور جلوی تکرار خرابی را بگیریم؟
برای اینکه کمتر به تعمیر دیزل ژنراتور نیاز پیدا کنید و هزینههای ناگهانی را به صفر برسانید، پیشنهاد میکنیم این چکلیست مهندسی را چاپ کرده و در اتاق ژنراتور، دقیقاً در کنار تابلو کنترل نصب کنید. رعایت این ۴ نکته، طول عمر موتور و آلترناتور شما را تا ۳۰۰٪ افزایش میدهد.
📋 برنامه زمانبندی نگهداری پیشگیرانه (PM)
دستگاه را حداقل ۱۰ دقیقه روشن کنید (حتی بدون بار). این کار باعث میشود روغن در تمام مجاری حرکت کند و از خشک شدن واشرها و لرزشهای اولیه جلوگیری شود.
هر ۵۰۰ ساعت کارکرد، یک نمونه روغن را به آزمایشگاه بفرستید. وجود برادههای فلز در روغن نشاندهنده سایش قطعات داخلی موتور است و به شما اجازه میدهد قبل از فاجعه، قطعه را تعویض کنید.
لرزش دائمی ژنراتور باعث شل شدن کابلهای برق و اتصالات بدنه میشود. هر ۶ ماه یکبار تمام اتصالات تابلو برق و پیچهای لرزهگیر موتور را مجدداً سفت کنید.
در فصول سرد، گرمکن باید همیشه فعال باشد. این قطعه دمای آب را در حدود ۴۰ درجه حفظ میکند تا موتور در لحظه استارت اضطراری، دچار شوک حرارتی و شکستگی رینگ نشود.
سوالات متداول (FAQ) خریداران پارین صنعت
در این بخش، به پرتکرارترین پرسشهای خریداران در واحد پشتیبانی فنی پارین صنعت پاسخ دادهایم. پاسخها بر اساس تجربیات عملی مهندسین نگهداری و تعمیرات ما تدوین شده است.
۱. چرا دیزل ژنراتور من استارت میزند اما روشن نمیشود؟ +
شایعترین علت روشن نشدن دیزل ژنراتور، وجود هوا در سیستم سوخترسانی یا تمام شدن سوخت در باک روزانه است. اگر دستگاه مدتی طولانی بلااستفاده بوده، ابتدا مسیر سوخت را هواگیری کنید و از باز بودن تمامی شیرهای مسیر و سلامت سلونویید قطعکن مطمئن شوید.
۲. علت افت ولتاژ دیزل ژنراتور زیر بار چیست؟ +
اگر در حالت بیبار ولتاژ خوب است اما زیر بار افت میکند، معمولاً موتور قدرت کافی برای حفظ دور استاندارد را ندارد. فیلترهای هوا و سوخت را بررسی کنید. اما اگر مشکل صرفاً الکتریکی باشد، قطعه AVR توان تحریک (Excitation) لازم برای تثبیت ولتاژ را ندارد و باید توسط متخصص تست شود.
۳. با خطای دیزل ژنراتور چه کنیم؟ ریست کنیم یا خاموش نگه داریم؟ +
اگر خطای دیزل ژنراتور مربوط به فشار روغن (Low Oil Pressure) یا دمای بالا (High Temp) است، هرگز دستگاه را مجدداً استارت نزنید. ریست کردن مکرر خطا بدون رفع علت فیزیکی، منجر به سوختن کامل موتور و خسارتهای سنگین میشود. همیشه علت خطا را رفع و سپس ریست کنید.
۴. چرا زیر بار فرکانس میافتد؟ +
افت فرکانس نشانه مستقیم افت دور موتور است. این اتفاق معمولاً زمانی رخ میدهد که یا بار مصرفی بیش از توان خروجی دستگاه است و یا سیستم سوخترسانی (انژکتورها و گاورنر) نمیتواند سوخت کافی برای حفظ دور ۱۵۰۰ RPM در ثانیه را فراهم کند.
نتیجهگیری نهایی: لذت داشتن یک نیروگاه همیشه آماده
دیزل ژنراتور شما، بیمه بدنه کسبوکارتان است. با رعایت نکات این مقاله، از روشن نشدن دیزل ژنراتور در لحظات حساس جلوگیری خواهید کرد. فراموش نکنید که قطعات مصرفی باکیفیت، عمر دستگاه را تضمین میکنند. سرمایه شما لایق بهترین قطعات است. اگر در هر مرحله از عیبیابی دچار تردید شدید، تیم پشتیبانی فنی پارین صنعت تنها یک تماس با شما فاصله دارد.
