خرید موتور برق، آسانترین بخش ماجراست؛ هنر اصلی در «نصب ایمن» و «راهاندازی اصولی» است. بسیاری از خرابیهای پرهزینه (مثل سوختن AVR یا سیمپیچ) که در هفته اول رخ میدهند، نه به خاطر کیفیت پایین دستگاه، بلکه به دلیل کابلکشی ضعیف، عدم تراز بودن سطح، یا شوک ناگهانی بار هستند. یکی از سوالات پرتکرار مشتریان هنگام تماس با واحد فنی این است: «آیا میتوانم موتور برق را با یک دوشاخه نری به پریز خانه وصل کنم؟»
پاسخ به این سوال یک «نه» بزرگ و حیاتی است. نصب اشتباه نه تنها میتواند باعث آسیب جدی به دستگاه شود، بلکه خطر آتشسوزی و برقگرفتگی تکنسینهای اداره برق را هم به همراه دارد. در این مقاله جامع، ما تمام مراحل را به ۵ فاز اجرایی تقسیم کردهایم.
🎯 دامنه این راهنما (حین خرید):
تمرکز این مطلب روی انتخاب روش نصب، محاسبه کابل و زیرساخت، جانمایی و تهویه، اتصال ایمن (پریزی/تابلو)، و تستهای قبل از ورود بار است. اگر قصد دارید موتور برق را به کل ساختمان/تابلو وصل کنید، اجرای نهایی حتماً باید توسط برقکار دارای صلاحیت انجام شود.
📑 فهرست دسترسی سریع به مطالب:
- 🚦 راهنمای سریع انتخاب روش نصب
- 🧾 قبل از خرید: چکلیست سازگاری نصب
- قدم صفر: چکلیست تحویل و مونتاژ
- فاز اول: محاسبه کابل و زیرساخت
- ⚡ تکفاز یا سهفاز؟ (نکته تعادل بار)
- فاز دوم: جانمایی و تهویه
- فاز سوم: سیمکشی و اتصال ایمن
- 🛡️ قانون نول/ارت و محافظ جان (RCD) در نصب
- فاز چهارم: راهاندازی و آببندی (مهم)
- ✅ تستهای نهایی قبل از اتصال بار
- فاز پنجم: خاموش کردن اصولی
- ❓ سوالات متداول (FAQ)
🚦 راهنمای سریع: کدام روش نصب برای شما مناسب است؟
- اتصال به کل ساختمان (کنتور): حتماً نیاز به تابلو چنجآور (دستی یا اتوماتیک) دارید.
- روشن کردن چند وسیله خاص (دریل، یخچال): استفاده از اتصال پریزی استاندارد + محافظ ولتاژ کافی است.
- بارهای موتوری (پمپ، کولر گازی): باید جریان استارت (لحظهای) محاسبه شود و کابل ضخیمتر انتخاب گردد.
- تجهیزات حساس (لپتاپ، دوربین): استفاده از موتور برق اینورتر یا نصب استابلایزر در خروجی توصیه میشود.
🧾 قبل از خرید: چکلیست سازگاری نصب (برای جلوگیری از دردسرهای نصب)
- نوع کاربرد نصب را مشخص کنید: فقط چند وسیله با اتصال پریزی؟ یا اتصال به تابلو/کل ساختمان؟
- نوع خروجی دستگاه را چک کنید: پریزها، آمپر هر خروجی، وجود ترمینال خروجی، و داشتن فیوز/بریکر خروجی.
- اگر ATS میخواهید: مطمئن شوید موتور برق استارتی است و از نظر قابلیت نصب تابلو ATS (استارت ریموت/سوکت ATS) با مدل شما همخوانی دارد.
- برای تجهیزات حساس: بررسی کنید دستگاه اینورتر است یا AVR دارد؛ همچنین وجود محافظ/استابلایزر خروجی را در سناریوی شما در نظر بگیرید.
- برای بارهای موتوری: فقط وات کافی نیست؛ باید جریان استارت و طول کابل لحاظ شود (پمپ، کمپرسور، کولرگازی).
- فضای نصب را از قبل ببینید: محل تهویه، فاصله از پنجره/درب، و مسیر کابل تا مصرفکننده یا تابلو.
پادکست راهنمای قدمبهقدم نصب (زمان: ۵ دقیقه)
(خلاصه صوتی نکات ایمنی و سیمکشی برای کسانی که عجله دارند)
اگر فرصت خواندن متن را ندارید، در این فایل صوتی توضیح میدهیم که چرا سطح مقطع کابل مهم است و چگونه از خطر برگشت برق جلوگیری کنید.

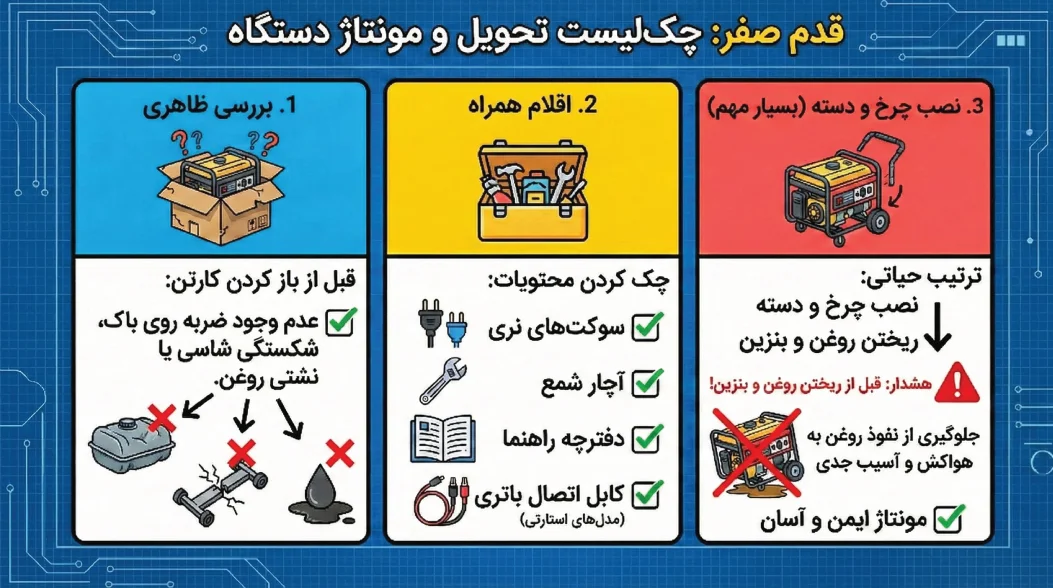

قدم صفر: چکلیست تحویل و مونتاژ دستگاه
قبل از هر کاری، وقتی کارتن دستگاه را باز میکنید، موارد زیر را کنترل کنید. خرابیهای حملونقل شایعتر از آن است که فکر میکنید:
- ✅ بررسی ظاهری: عدم وجود ضربه روی باک، شکستگی شاسی یا نشتی روغن.
- ✅ اقلام همراه: سوکتهای نری، آچار شمع، دفترچه راهنما (و کابل اتصال باتری در مدلهای استارتی).
- ✅ نصب چرخ و دسته (بسیار مهم): اگر دستگاه شما دارای کیت چرخ و دسته است، قبل از ریختن روغن و بنزین اقدام به مونتاژ آنها کنید. نصب چرخها زمانی که دستگاه سنگین شده (پر از بنزین و روغن است) بسیار دشوار خواهد بود و کج کردن دستگاهِ پر از روغن، باعث نفوذ روغن به هواکش میشود.

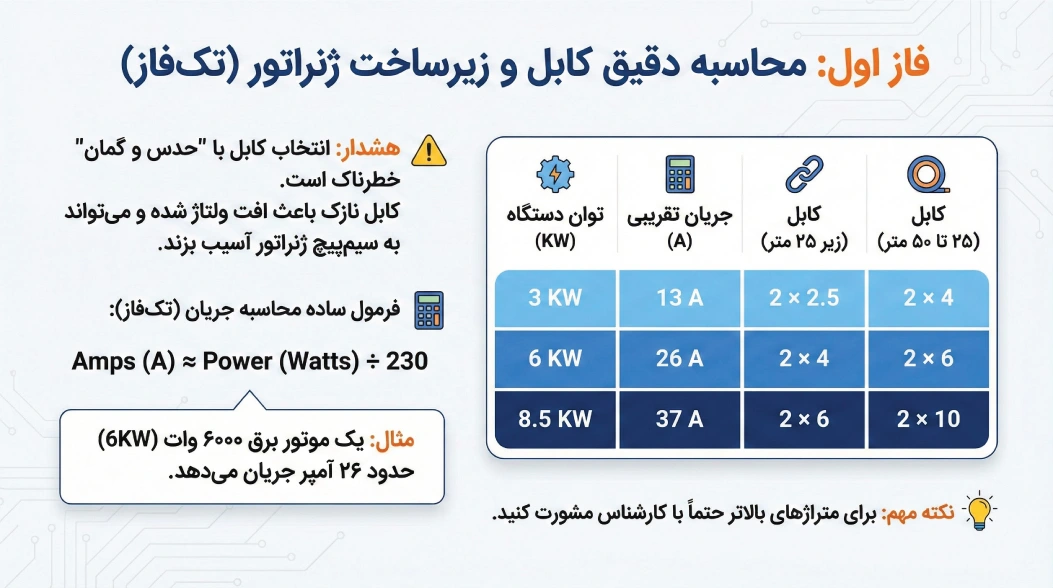

فاز اول: محاسبه دقیق کابل و زیرساخت
انتخاب کابل با حدس و گمان خطرناک است. کابل نازک باعث افت ولتاژ شده و میتواند به سیمپیچ ژنراتور آسیب بزند.
🧮 فرمول ساده محاسبه جریان (تکفاز):
Amps (A) ≈ Power (Watts) ÷ 230
مثال: یک موتور برق ۶۰۰۰ وات (6KW) حدود ۲۶ آمپر جریان میدهد.
| توان دستگاه | جریان تقریبی | کابل (زیر ۲۵ متر) | کابل (۲۵ تا ۵۰ متر) |
|---|---|---|---|
| 3 KW | 13 A | 2 × 2.5 | 2 × 4 |
| 6 KW | 26 A | 2 × 4 | 2 × 6 |
| 8.5 KW | 37 A | 2 × 6 | 2 × 10 |
*نکته: برای متراژهای بالاتر حتماً با کارشناس مشورت کنید.
📌 نکات مهم برای انتخاب کابل (تکمیل جدول بالا):
- اعداد جدول به صورت تقریبی و برای کابل مسی و مسیر استاندارد در نظر گرفته شده است.
- اگر مسیر کابل از کنار منابع گرما، داخل داکت شلوغ، یا زیر آفتاب مستقیم عبور میکند، ممکن است نیاز به سایز بالاتر باشد.
- برای بارهای موتوری (پمپ، کمپرسور، کولرگازی) انتخاب کابل فقط با وات/۲۳۰ کافی نیست و باید جریان راهاندازی لحاظ شود.
- کابل ضخیم بدون حفاظت مناسب (فیوز/بریکر) هم خطرناک است؛ حفاظت باید با جریان نامی و سطح مقطع کابل همخوان باشد.
جدول ابزار و تجهیزات نصب حرفهای
برای نصب استاندارد، به جز پیچگوشتی به ابزارهای زیر نیاز دارید:
| نام قطعه / ابزار | کاربرد و اهمیت | نکته فنی |
|---|---|---|
| کلید چنجآور / اینترلاک | جداسازی کامل برق شهر و ژنراتور | حیاتی برای جلوگیری از تداخل |
| محافظ جان (RCD) | جلوگیری از برقگرفتگی افراد | نصب بعد از خروجی ژنراتور |
| کابلشو و پرس کابلشو | اتصال محکم سیم به ترمینال | جلوگیری از داغ شدن و جرقه زدن |
| مولتیمتر و فازمتر | تست ولتاژ و تشخیص فاز/نول | برای عیبیابی قبل از اتصال بار |
⚡ تکفاز یا سهفاز؟ (نکته مهم تعادل بار)
- اگر مصرف شما عمدتاً تکفاز است: موتور برق تکفاز معمولاً انتخاب سادهتر و کمریسکتری برای نصب است.
- در موتور برق سهفاز: اگر بارها روی یک فاز جمع شوند، عدم تعادل بار ایجاد میشود و خروجی میتواند ناپایدار شود.
- قاعده عملی: در سهفاز، مصرفکنندهها باید تا حد ممکن بین فازها تقسیم شوند (بهخصوص در اتصال به تابلو).
- اگر مطمئن نیستید: قبل از خرید سهفاز، سناریوی نصب و نوع مصرف خود را با کارشناس فنی چک کنید.
فاز دوم: محل قرار گیری و تهویه
موتور برق نیاز به تنفس دارد. جانمایی اشتباه میتواند باعث خاموش شدنهای پیدرپی (به دلیل داغ شدن یا خطای سنسور روغن) شود.
🟠 نکته تکمیلی جانمایی:
علاوه بر تهویه، جهت خروجی اگزوز را طوری تنظیم کنید که به سمت پنجره، درب ورودی، دریچه کولر یا محل رفتوآمد افراد نباشد. در فضاهای نیمهباز، استفاده از دتکتور CO (مونوکسیدکربن) میتواند یک لایه ایمنی اضافه ایجاد کند.
چکلیست محل نصب:
- تهویه (مرگ و زندگی): هرگز در فضای بسته (پارکینگ، زیرزمین بدون فن قوی) روشن نکنید. گاز مونوکسید کربن بیبو و کشنده است.
- فاصله استاندارد: طبق اکثر دفترچهها، دستگاه باید حداقل ۱ متر از دیوارها فاصله داشته باشد تا گردش هوا به درستی انجام شود.
- سطح تراز و سنسور روغن: دستگاه باید کاملاً صاف باشد. تمام موتور برقهای استاندارد مجهز به «سنسور هشدار روغن» (Oil Alert) هستند. اگر سطح دستگاه کج باشد، روغن در کارتل جابجا شده و سنسور به اشتباه تشخیص «کمبود روغن» میدهد و اجازه روشن شدن به دستگاه نمیدهد (یا بلافاصله خاموش میشود).
فاز سوم: سیمکشی و اتصال ایمن
این بخش فنیترین قسمت کار است. بسته به نیازتان یکی از روشهای زیر را انتخاب کنید:
❌ روش خطرناک (ممنوع)
استفاده از دوشاخه دو سر نری برای تزریق برق به پریز خانه.
نتیجه: خطر برقگرفتگی مرگبار و سوختن ژنراتور.
✅ روش ۱: نصب سیار
دستگاه را در فضای باز بگذارید. وسایل برقی را با یک سه راهی صنعتی و استاندارد مستقیماً به پنل جلوی موتور برق وصل کنید. استفاده از محافظ برق برای وسایل حساس الزامی است.
✅ روش ۲: اتصال به تابلو (ATS/MTS)
نصب یک کلید چنجآور (Changeover) بین کنتور و فیوزهای ساختمان. این کلید فاز و نول برق شهر را قطع کرده و جای آن را به برق ژنراتور میدهد.
- Changeover دستی (MTS): خودتان باید اهرم را بچرخانید تا برق از شهر به ژنراتور تغییر کند.
- تابلو ATS (اتوماتیک): به محض قطع برق، تابلو خودش موتور برق را روشن کرده و برق را وصل میکند (مخصوص مدلهای استارتی).
- اینترلاک: یک قفل مکانیکی بین دو کلید مینیاتوری است که اجازه نمیدهد برق شهر و ژنراتور همزمان وصل شوند.
🛡️ قانون نول/ارت و محافظ جان (RCD) در نصب موتور برق
- اتصال به تابلو = الزام جداسازی کامل: در سناریوی اتصال به ساختمان، باید برق شهر و برق ژنراتور هرگز همزمان در مدار نباشند (MTS/ATS/اینترلاک استاندارد).
- قطع نول هم مهم است: در بسیاری از نصبها لازم است علاوه بر فاز، نول هم به صورت صحیح قطع/جابهجا شود (انتخاب ۲ پل یا ۴ پل بسته به سیستم).
- نول ژنراتور میتواند شناور یا باند شده باشد: این موضوع روی عملکرد RCD و علت پریدن آن اثر مستقیم دارد. اگر مطمئن نیستید، تعیین وضعیت نول باید توسط برقکار انجام شود.
- ارت بدنه را جدی بگیرید: پیچ ارت روی بدنه باید به سیستم زمین مناسب متصل باشد تا در خطاها، خطر برقگرفتگی کاهش پیدا کند.
- جمعبندی عملی: اگر قرار است به تابلو وصل کنید، یک بررسی سریع با مولتیمتر و چک اتصالها قبل از ورود بار، از بیشتر خطاهای پرهزینه جلوگیری میکند.
فاز چهارم: راهاندازی و آببندی (بسیار مهم)
بسیاری از کاربران در همین مرحله به موتور آسیب میزنند. لطفاً توجه کنید که در استارت اول نباید بلافاصله بارگیری کنید. مراحل زیر را موبهمو اجرا کنید:
- ۱. چک کردن روغن: گیج را باز کنید و روغن مناسب (طبق دفترچه راهنما، معمولاً 10W40 یا 20W50) بریزید. دستگاه خشک ارسال میشود.
- ۲. ساسات و بنزین: شیر بنزین را باز کنید و اهرم ساسات (Choke) را ببندید.
- ۳. استارت اولیه (بدون بار): نکته حیاتی: در اولین روشن کردن، هیچگونه وسیله برقی (دوشاخه) به پنل دستگاه وصل نباشد. دستگاه را روشن کنید و بگذارید حدود ۲۰ تا ۳۰ دقیقه بهصورت درجا و بدون بار کار کند.
- ۴. تعویض روغن اول: دستگاه را خاموش کنید و روغن اولیه را که اکنون سیاه شده و حاوی پلیسههای ریز موتور نو است، کاملاً تخلیه کنید. سپس روغن جدید و تمیز بریزید.
- ۵. اتصال بار نهایی: حالا مجاز هستید دستگاه را روشن کرده و مصرفکنندهها را وصل کنید. پیشنهاد میشود بارها را به تدریج وارد مدار کنید (ابتدا بارهای روشنایی و سبک، سپس بارهای سنگینتر).
✅ تستهای نهایی قبل از اتصال بار (بهخصوص در نصب تابلو)
قبل از اینکه بار را وارد مدار کنید، این تستهای سریع میتوانند از نوسان، افت ولتاژ و خطاهای اتصال جلوگیری کنند. در سناریوی اتصال به تابلو، انجام این تستها توسط برقکار توصیه میشود.
- ولتاژ خروجی: با مولتیمتر روی خروجی، ولتاژ تکفاز را چک کنید (نزدیک بازه برق شهری).
- فرکانس: اگر مولتیمتر شما Hz دارد، فرکانس را بررسی کنید (نزدیک 50Hz).
- پولاریتی فاز/نول: در خروجی پریز/ترمینال، جای درست فاز و نول را بررسی کنید.
- اتصالات مکانیکی: سفتی کابلشو، ترمینالها و عدم داغشدن غیرعادی کابل در بار سبک.
- تست بار سبک: ابتدا یک مصرفکننده سبک (مثل روشنایی) را وصل کنید؛ سپس بهتدریج سراغ بارهای سنگین بروید.
فاز پنجم: خاموش کردن اصولی (قانون طلایی)
هرگز موتور برق را زیر بار خاموش نکنید! قطع ناگهانی موتور در حالی که جریان میکشد، باعث نوسان شدید ولتاژ و سوختن AVR یا وسایل برقی میشود. روش صحیح:
- قطع فیوز: ابتدا فیوز خروجی (Circuit Breaker) روی پنل دستگاه را قطع کنید تا برق مصرفکنندهها قطع شود.
- خنککاری: اجازه دهید موتور ۳۰ تا ۶۰ ثانیه بدون بار کار کند تا دمای سیمپیچ متعادل شود.
- خاموش کردن: حالا سوییچ را روی حالت OFF قرار دهید (و شیر بنزین را ببندید).
🚫 ۵ خطای رایج که هفته اول دستگاه را میسوزاند:
- استفاده از سیم نازک یا بلند برای بارهای زیاد (باعث سوختن AVR میشود).
- خاموش کردن موتور برق در حالی که زیر بار است.
- عدم تعویض روغن اولیه (روغن اول باید بعد از کارکرد اولیه تعویض شود).
- نصب چرخها بعد از ریختن روغن (باعث کج کردن دستگاه و نفوذ روغن به کاربراتور میشود).
- ریختن بنزین در باک هنگام روشن بودن دستگاه (خطر آتشسوزی).
سوالات متداول نصب (FAQ)
➕ ۱. چرا فیوز محافظ جان (RCD) مدام میپرد؟
این اتفاق معمولاً زمانی رخ میدهد که نول ژنراتور و نول شبکه در تابلو به هم متصل شده باشند یا سیمکشی ساختمان نشتی داشته باشد. در سیستم ژنراتور باید سیستم زمین (Earth) به درستی اجرا شده باشد.
➕ ۲. چرا بعد از روشن شدن، لامپها سوسو میزنند؟
احتمالاً دور موتور هنوز ثابت نشده است. ۱ تا ۲ دقیقه صبر کنید تا موتور گرم شود. اگر نوسان ادامه داشت، بدون دستکاری پیچهای تنظیم، با تعمیرکار مجاز تماس بگیرید.
➕ ۳. آیا سیم ارت واقعاً لازم است؟
بله. تمام موتور برقها دارای پیچ اتصال زمین روی بدنه هستند. اتصال این پیچ به لوله آب فلزی یا چاه ارت، خطرات جانی ناشی از لرزش و لخت شدن سیمها را خنثی میکند.
➕ ۴. موتور برق روشن میشود اما خروجی برق ندارم؛ مشکل از کجاست؟
اول مطمئن شوید بریکر خروجی روی پنل در حالت ON است و مصرفکننده با کابل سالم وصل شده. اگر همچنان خروجی ندارید، احتمال خطای سیمکشی/اتصال یا ایراد داخلی وجود دارد و بهتر است بدون دستکاری، با تعمیرکار مجاز تماس بگیرید.
➕ ۵. برای پمپ یا کولرگازی، چه چیزی در نصب باید متفاوت باشد؟
بارهای موتوری جریان راهاندازی بالاتری دارند. در نصب، باید کابل ضخیمتر و مسیر کوتاهتر در نظر گرفته شود و ورود بار به صورت تدریجی انجام شود. برای اتصال به تابلو، طراحی مدار و حفاظت را به برقکار بسپارید.
