مقدمه
آیا تا به حال با این صحنه مواجه شدهاید که موتور پمپ شما با تمام قدرت کار میکند، اما قطرهای آب به بالاترین نقطه زمین شیبدارتان نمیرسد؟ حقیقت این است که آبیاری در اراضی ناهموار، یکی از دشوارترین آزمونها برای تجهیزات آبرسانی است. بسیاری از خریداران بدون در نظر گرفتن فاکتورهایی مثل افت فشار لوله یا محاسبات دقیق ارتفاع، اقدام به خرید میکنند و در نهایت با دستگاهی روبرو میشوند که تنها سوخت میسوزاند و انرژی هدر میدهد. در این راهنمای جامع، قرار است از نگاه یک متخصص به موضوع موتور پمپ زمین شیبدار نگاه کنیم. ما در این مقاله به شما کمک میکنیم تا با مفاهیم پیچیدهای نظیر «هِد» و نصب موتور پمپ آب به زبان ساده آشنا شوید. هدف ما این است که شما قبل از صرف هزینههای سنگین، به یک دیدگاه مهندسی دست پیدا کنید تا محصولی را انتخاب کنید که دقیقاً برای شرایط جغرافیایی زمین شما طراحی شده است.
چرا آبیاری در زمینهای شیبدار یک چالش مهندسی است؟
آبیاری در زمینهای تخت تفاوت بنیادینی با اراضی شیبدار دارد. وقتی صحبت از موتور پمپ زمین شیبدار میشود، ما با قوانینی از فیزیک و سیالات روبرو هستیم که نادیده گرفتن آنها به معنی شکست کل پروژه آبیاری است.
الف) تقابل با نیروی جاذبه و فشار اتمسفر
در زمینهای مسطح، پمپ تنها وظیفه جابجایی آب را دارد، اما در یک زمین شیبدار، پمپ باید بر وزن ستون آب نیز غلبه کند. هر چقدر ارتفاع افزایش یابد، فشار هوا تغییر کرده و قدرت مکش دستگاه تحت تاثیر قرار میگیرد. به همین دلیل است که یک موتور پمپ ارتفاع بالا باید ساختار متفاوتی در پروانهها و سیلندر خود داشته باشد تا بتواند فشار لازم برای هل دادن آب به سمت بالا را تامین کند.
ب) تاثیر مستقیم ارتفاع بر دبی آب
یک اشتباه رایج در بین مصرفکنندگان با دانش فنی کم، این است که تصور میکنند اگر پمپی ۱۰۰۰ لیتر در دقیقه خروجی دارد، این مقدار را در نوک تپه هم تحویل میدهد. واقعیت مهندسی این است که با افزایش ارتفاع (هد)، مقدار آب خروجی (دبی) به شدت افت میکند. اگر انتخاب شما هوشمندانه نباشد، ممکن است در بالاترین نقطه زمین، تنها جریانی باریک و بیرمق از آب داشته باشید که برای آبیاری درختان شما کافی نیست.
ج) تنشهای فیزیکی بر بدنه و موتور
در شیبهای تند، فشار برگشتی آب (Water Hammer) میتواند به تجهیزات داخلی پمپ آسیب جدی وارد کند. همچنین، نصب موتور پمپ آب در این اراضی نیازمند تخصص است؛ زیرا لرزشهای دستگاه در سطوح غیرمسطح میتواند منجر به خروج موتور از تراز و در نهایت سوختن بلبرینگها شود. درک این چالشها اولین قدم برای یک خرید موفق و پایدار است.
درک مفهوم «هِد» (Head)؛ قلب تپنده انتخاب پمپ
اگر قصد خرید موتور پمپ زمین شیبدار را دارید، کلمه «هد» مهمترین واژهای است که باید ملکه ذهن شما شود. به زبان بسیار ساده، «هد» یعنی توانایی پمپ برای غلبه بر جاذبه و رساندن آب به یک ارتفاع مشخص. اما اشتباه مهلک بسیاری از خریداران این است که فکر میکنند اگر ارتفاع زمینشان ۳۰ متر است، پمپی با هد ۳۰ متر برای آنها کافی است!
۱. تفاوت ارتفاع استاتیک و هد دینامیک کل (TDH)
برای اینکه انتخاب درستی داشته باشید، باید بدانید که پمپ شما با دو نوع مقاومت روبرو است:
- ارتفاع استاتیک: این همان فاصله عمودی از سطح آب تا بالاترین نقطه زمین شماست. مثلاً اگر آب را از چاهی به عمق ۵ متر میکشید و به تپهای با ارتفاع ۲۰ متر میبرید، ارتفاع استاتیک شما ۲۵ متر است.
- هد دینامیک کل (TDH): این پارامتر شامل ارتفاع استاتیک بهاضافه مقاومت لولهها (اصطکاک) است. تصور کنید میخواهید در یک سربالایی بدوید؛ وزش باد مخالف هم کار را برای شما سختتر میکند. اصطکاک لولهها همان «باد مخالف» است که پمپ باید بر آن غلبه کند.
بنابراین، برای یک زمین با اختلاف سطح زیاد، شما حتماً به یک موتور پمپ ارتفاع بالا نیاز دارید که عددی بسیار بیشتر از ارتفاع فیزیکی زمین را پوشش دهد.
۲. فرمول ساده محاسبه هد مورد نیاز برای زمین شما
برای اینکه در هنگام خرید سردرگم نشوید، یک فرمول سرانگشتی و کاربردی برای مصرفکنندگان غیرفنی وجود دارد:
[ارتفاع عمودی کل] + [ (طول کل لولهکشی تقسیم بر ۱۰) ] = حداقل هد مورد نیاز
مثال: اگر ارتفاع عمودی شما ۳۰ متر است و ۳۰۰ متر لولهکشی افقی دارید، پمپ شما باید حداقل ۶۰ متر هد داشته باشد (۳۰ متر برای ارتفاع و ۳۰ متر برای جبران اصطکاک طول مسیر). نادیده گرفتن این فرمول باعث میشود پمپ در تئوری کار کند اما در عمل آبی به مقصد نرسد.
موتور پمپ ارتفاع بالا؛ چه ویژگیهایی آن را متمایز میکند؟
همه موتور پمپها برای زمینهای ناهموار ساخته نشدهاند. برخی برای تخلیه استخر یا آبیاری مزارع تخت (با دبی بالا و فشار کم) طراحی شدهاند. اما در اراضی کوهپایهای، ما به تکنولوژی متفاوتی نیاز داریم که به آن موتور پمپ ارتفاع بالا گفته میشود.
۱. نقش ظرفیت مکش (Suction Lift) در زمینهای ناهموار
یکی از چالشهای بزرگ در موتور پمپ زمین شیبدار، فاصله عمودی منبع آب تا خودِ پمپ است. اکثر پمپها نمیتوانند آب را از عمقی بیش از ۶ تا ۸ متر بمکند. در زمینهای شیبدار که معمولاً پمپ در ارتفاعی بالاتر از رودخانه یا چاه قرار میگیرد، قدرت مکش حیاتی است.
پمپهای ارتفاع بالا دارای پروانههای (Impeller) کوچکتر اما با دور موتور بالاتر یا طراحی چندمرحلهای هستند تا بتوانند خلأ قویتری برای مکش و فشار بیشتری برای پرتاب آب ایجاد کنند.
۲. مقایسه موتورهای بنزینی و دیزلی برای فشار عملیاتی سنگین
هنگام انتخاب موتور برای زمین شیبدار، با دو راهی بنزین یا دیزل روبرو میشوید:
- موتورهای بنزینی: برای استفادههای کوتاهمدت و نیمهسنگین عالی هستند. وزن کمتری دارند که جابجایی آنها را در شیبهای تند آسان میکند. اما در فشارهای بسیار بالا، مصرف سوخت بالایی دارند.
- موتورهای دیزلی: اگر شیب زمین بسیار زیاد است و نیاز دارید پمپ ساعتها زیر بار سنگین کار کند، دیزل انتخاب هوشمندانهتری است. موتورهای دیزلی گشتاور (قدرت چرخشی) بیشتری تولید میکنند که برای هل دادن حجم زیاد آب به ارتفاعات بالا ضروری است.
فراموش نکنید که در هر دو حالت، کیفیت نصب موتور پمپ اب و تراز بودن شاسی روی سطح شیبدار، تعیینکننده طول عمر موتور شما خواهد بود.
افت فشار لوله؛ دشمن پنهان در مسیرهای طولانی
بسیاری از کشاورزان تصور میکنند اگر موتور پمپی با قدرت بالا خریداری کنند، دیگر نگران مسافت لولهکشی نخواهند بود. اما در واقعیت، افت فشار لوله میتواند حتی قویترین پمپها را نیز به زانو درآورد. وقتی آب در لوله حرکت میکند، با دیوارههای لوله اصطکاک پیدا میکند و بخشی از انرژی (فشار) خود را به صورت گرما از دست میدهد.

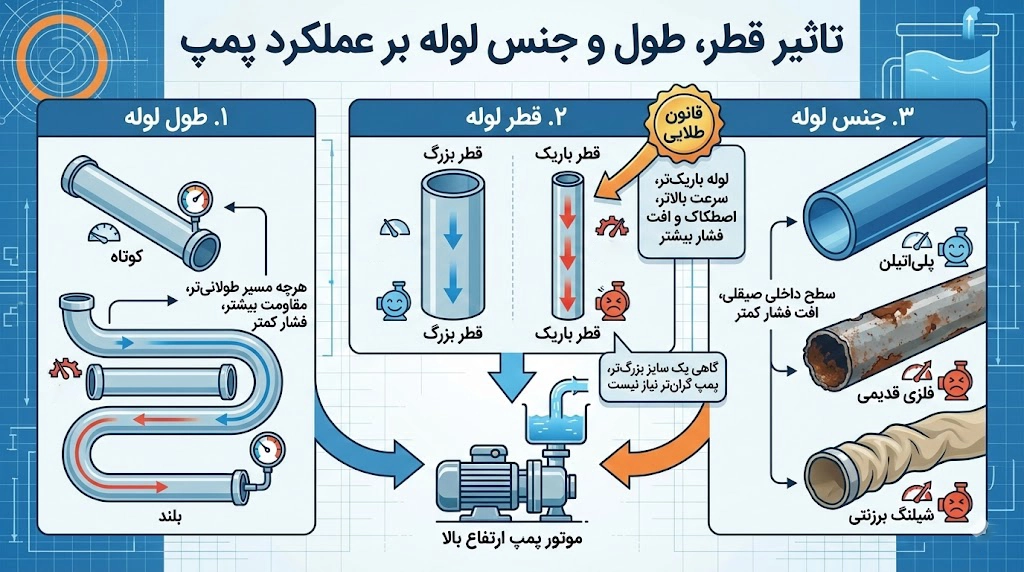

تاثیر قطر، طول و جنس لوله بر عملکرد پمپ
در پروژههای مربوط به موتور پمپ ارتفاع بالا، سه عامل اصلی بر میزان افت فشار اثر میگذارند:
- طول لوله: هرچه مسیر لولهکشی طولانیتر باشد، مقاومت بیشتر شده و فشار در انتها کمتر میشود.
- قطر لوله: این یک قانون طلایی است؛ لوله باریکتر یعنی سرعت بالاتر آب و در نتیجه اصطکاک و افت فشار بسیار بیشتر. گاهی با یک سایز بزرگتر کردن لوله، میتوانید از خرید یک پمپ گرانقیمتتر بینیاز شوید.
- جنس لوله: لولههای پلیاتیلن به دلیل سطح داخلی صیقلی، افت فشار کمتری نسبت به لولههای فلزی قدیمی یا شیلنگهای برزنتی دارند.
جدول طلایی محاسبه افت فشار (راهنمای سریع خریداران)
برای اینکه بدانید زمین شما چقدر فشار را از دست میدهد، به جدول زیر توجه کنید (اعداد تقریبی برای هر ۱۰۰ متر لولهکشی پلیاتیلن استاندارد):
| قطر لوله (اینچ) | میزان افت فشار در ۱۰۰ متر (به متر هد) | وضعیت کارایی |
|---|---|---|
| ۲ اینچ | حدود ۶ تا ۸ متر | افت فشار زیاد در دبی بالا |
| ۳ اینچ | حدود ۲ تا ۳ متر | ایدهآل برای اکثر مزارع |
| ۴ اینچ | کمتر از ۱ متر | عالی برای انتقال آب در مسافتهای طولانی |
نکته تخصصی: اگر طول مسیر شما ۵۰۰ متر است، باید افت فشار جدول بالا را در ۵ ضرب کنید و آن را به عدد «هد استاتیک» خود اضافه کنید تا توان واقعی مورد نیاز پمپ مشخص شود.
آموزش گامبهگام نصب موتور پمپ آب در اراضی شیبدار
نصب موتور پمپ اب در یک زمین تخت کار سادهای است، اما در شیبهای تند، کوچکترین اشتباه در نصب میتواند باعث لرزشهای شدید، واژگونی دستگاه یا هوا کشیدن سیستم شود.
زیرسازی، تراز کردن و مهار ارتعاشات در سطوح غیرمسطح
موتور پمپها دارای قطعات دوار سنگین هستند که لرزش زیادی ایجاد میکنند. در زمین شیبدار:
- ایجاد سکوی تراز: هرگز پمپ را مستقیماً روی شیب قرار ندهید. باید یک سکوی بتنی یا فلزی کاملاً تراز (Horizontal) بسازید. خروج از تراز باعث میشود روغنکاری موتور ناقص انجام شده و موتور در کمتر از چند ساعت بسوزد.
- استفاده از لرزهگیر: از لاستیکهای لرزهگیر در پایه شاسی استفاده کنید تا ارتعاشات باعث حرکت دستگاه به سمت پایین شیب نشود.
نقش حیاتی سوپاپ (شیر خودکار) و هواگیری صحیح
در زمینهای شیبدار، وقتی موتور خاموش میشود، وزن ستون آب تمایل دارد به سمت پایین برگردد. برای مقابله با این مشکل:
- سوپاپ باکیفیت: حتماً در انتهای لوله مکش (داخل منبع آب) از یک سوپاپ چدنی یا برنجی مرغوب استفاده کنید. این قطعه اجازه نمیدهد آب لوله تخلیه شود.
- هواگیری: اگر سیستم هوا بگیرد، موتور پمپ زمین شیبدار شما هرچقدر هم که دور موتور بالایی داشته باشد، قادر به پمپاژ نخواهد بود.
نقشه شماتیک مسیر لولهگذاری بهینه
بهترین استراتژی برای لولهکشی در زمینهای شیبدار، استفاده از مسیر «مستقیم با کمترین زانو» است. هر زانویی ۹۰ درجه، معادل چند متر افت فشار اضافی است. لوله اصلی را از پهلوی زمین و در مسیری که کمترین تغییر ناگهانی ارتفاع را دارد عبور دهید.
پیشگیری از کاویتاسیون و ضربه قوچ؛ افزایش طول عمر پمپ در شرایط سخت
در زمینهای شیبدار، فشار کاری روی دستگاه چندین برابر زمینهای مسطح است. دو پدیده مخرب وجود دارد که اگر برای آنها آماده نباشید، موتور پمپ زمین شیبدار شما را در کمتر از یک فصل کاری از پا در میآورند.
الف) کاویتاسیون (خوردگی پروانهها)
وقتی پمپ مجبور است آب را از عمق زیاد یا در مسیری با اصطکاک بالا بمکد، در ورودی پمپ افت فشار شدیدی ایجاد میشود. این افت فشار باعث تشکیل حبابهای ریز هوا در آب میشود. وقتی این حبابها به پروانه در حال چرخش برخورد میکنند، منفجر شده و تکههای میکروسکوپی از فلز پروانه را جدا میکنند.
نشانه: اگر صدای "برخورد سنگریزه" از داخل پمپ شنیدید، یعنی دستگاه دچار کاویتاسیون شده است. برای جلوگیری، سعی کنید فاصله پمپ تا منبع آب را به حداقل برسانید و از لوله مکش با قطر مناسب استفاده کنید.
ب) ضربه قوچ (Water Hammer)
تصور کنید صدها لیتر آب در یک لوله به سمت بالای تپه در حرکت است. به محض اینکه موتور خاموش شود، این حجم عظیم آب به دلیل جاذبه با سرعت به سمت پایین برمیگردد. برخورد ناگهانی این حجم آب با پمپ خاموش، ضربهای سهمگین به بدنه و اتصالات وارد میکند که میتواند باعث ترکیدن پوسته پمپ شود.
راهکار: نصب یک «شیر یکطرفه» یا «شیر خودکار» باکیفیت در مسیر خروجی، بلافاصله بعد از پمپ، الزامی است تا از بازگشت آب و نابودی دستگاه جلوگیری کند.
چکلیست نهایی قبل از خرید موتور پمپ زمین شیبدار
قبل از اینکه برای خرید نهایی اقدام کنید، پاسخ به این سوالات مشخص میکند که آیا انتخاب شما هوشمندانه است یا خیر. این چکلیست عصاره تمام نکاتی است که باید در مورد موتور پمپ زمین شیبدار بدانید:
- محاسبه دقیق ارتفاع عمودی: آیا فاصله دقیق (بر حسب متر) از سطح آب تا بالاترین نقطه زمین را میدانید؟ به یاد داشته باشید که برای یک موتور پمپ ارتفاع بالا، این عدد پایه و اساس انتخاب است.
- اندازهگیری طول مسیر: طول کل لولهکشی چقدر است؟ به ازای هر ۱۰۰ متر طول لوله، باید حدود ۵ تا ۱۰ متر به قدرت «هد» پمپ در محاسبات خود اضافه کنید تا اثر افت فشار لوله جبران شود.
- تعیین نوع سوخت: آیا دسترسی به گازوئیل برایتان راحتتر است یا بنزین؟ برای شیبهای بسیار تند و کارکرد طولانی، موتورهای دیزلی معمولاً قدرت و گشتاور بیشتری برای انتقال آب فراهم میکنند.
- بررسی زیرساخت نصب: آیا محل مناسبی برای ایجاد یک سکوی تراز جهت نصب موتور پمپ اب در نظر گرفتهاید؟ به خاطر داشته باشید که لرزش در زمین شیبدار میتواند باعث واژگونی موتور شود.
- سایز لولهها: آیا لولههای فعلی شما با دهانه ورودی و خروجی پمپ همخوانی دارد؟ استفاده از تبدیل برای کوچک کردن سایز لوله، باعث افزایش شدید فشار به موتور و سوختن زودهنگام آن میشود.
اگر تمام این موارد را بررسی کردهاید، حالا آماده هستید تا دستگاهی را انتخاب کنید که سالها بدون دردسر برای شما کار کند.
سوالات متداول (FAQ)
در ادامه، پاسخ به برخی از پرتکرارترین سوالات مشتریان «پارین صنعت» را که قصد خرید موتور پمپ زمین شیبدار دارند، مرور میکنیم:
آیا میتوان با افزایش گاز موتور، افت فشار را جبران کرد؟
خیر؛ این یک باور غلط و خطرناک است. افزایش بیش از حد دور موتور (RPM) فراتر از توان استاندارد دستگاه، تنها باعث داغ شدن شدید موتور، افزایش تصاعدی مصرف سوخت و در نهایت سوختن واشر سرسیلندر یا آسیب به بلبرینگها میشود. اگر پمپ شما برای هد زمینتان ضعیف باشد، گاز دادن مشکل را حل نمیکند، بلکه عمر دستگاه را به شدت کاهش میدهد.
برای شیبهای بیش از ۳۰ درجه، پمپ طبقاتی بهتر است یا موتور پمپ گریز از مرکز معمولی؟
پمپهای گریز از مرکز (Centrifugal) تکپروانه برای شیبهای ملایم و متوسط عالی هستند. اما وقتی شیب زمین بسیار تند است یا نیاز به پرتاب آب به ارتفاعات خیلی زیاد (مثلاً بالای ۴۰ یا ۵۰ متر عمودی) دارید، باید از موتور پمپ ارتفاع بالا که طراحی پروانههای آن مخصوص فشار است استفاده کنید.
بهترین برندهای موتور پمپ برای زمینهای شیبدار در بازار ایران کدامند؟
برندهایی که امتحان خود را در شرایط سخت آب و هوایی ایران پس دادهاند شامل روبین (Robin)، لئو (Leo) و مدلهای باکیفیت طرح کاما (Kama) در بخش دیزلی هستند. با این حال، مهمترین فاکتور، تطابق مشخصات فنی دستگاه با «هد دینامیک» زمین شماست.
چرا با وجود روشن بودن موتور، آب با قطع و وصل شدن (پِتپِت کردن) خارج میشود؟
این نشانه واضح ورود هوا به سیستم است. احتمالا لوله مکش شما از یک نقطه دچار سوراخ شدگی شده یا واشر اتصالات در بخش ورودی به خوبی آببندی نشده است. در زمینهای شیبدار به دلیل فشار مکش بالا، حتی یک روزنه بسیار کوچک هم میتواند باعث هوا کشیدن و توقف پمپاژ شود.
نتیجهگیری و جمعبندی
انتخاب یک موتور پمپ زمین شیبدار نباید بر اساس حدس و گمان باشد. همانطور که در این مقاله بررسی کردیم، موفقیت در آبرسانی به اراضی ناهموار در گرو سه عامل اصلی است: محاسبات دقیق «هد»، مدیریت افت فشار لوله و در نهایت نصب موتور پمپ آب به صورت اصولی و تراز. فراموش نکنید که خرید پمپی با قدرت کمتر از نیاز، سرمایه شما را هدر میدهد و خرید پمپی بسیار قویتر از نیاز، هزینههای سوخت و نگهداری سنگینی به شما تحمیل میکند. هدف ما در این راهنما، رساندن شما به "نقطه بهینه" انتخاب بود؛ جایی که با کمترین هزینه، بیشترین راندمان را داشته باشید.
اگر هنوز در مورد انتخاب مدل مناسب یا محاسبات ارتفاع زمین خود تردید دارید، کارشناسان فنی ما در کنار شما هستند. پیش از نهایی کردن خرید خود، از مشاوره رایگان متخصصان ما بهرهمند شوید تا بهترین تجربه را از خرید تجهیزات صنعتی و کشاورزی داشته باشید.
