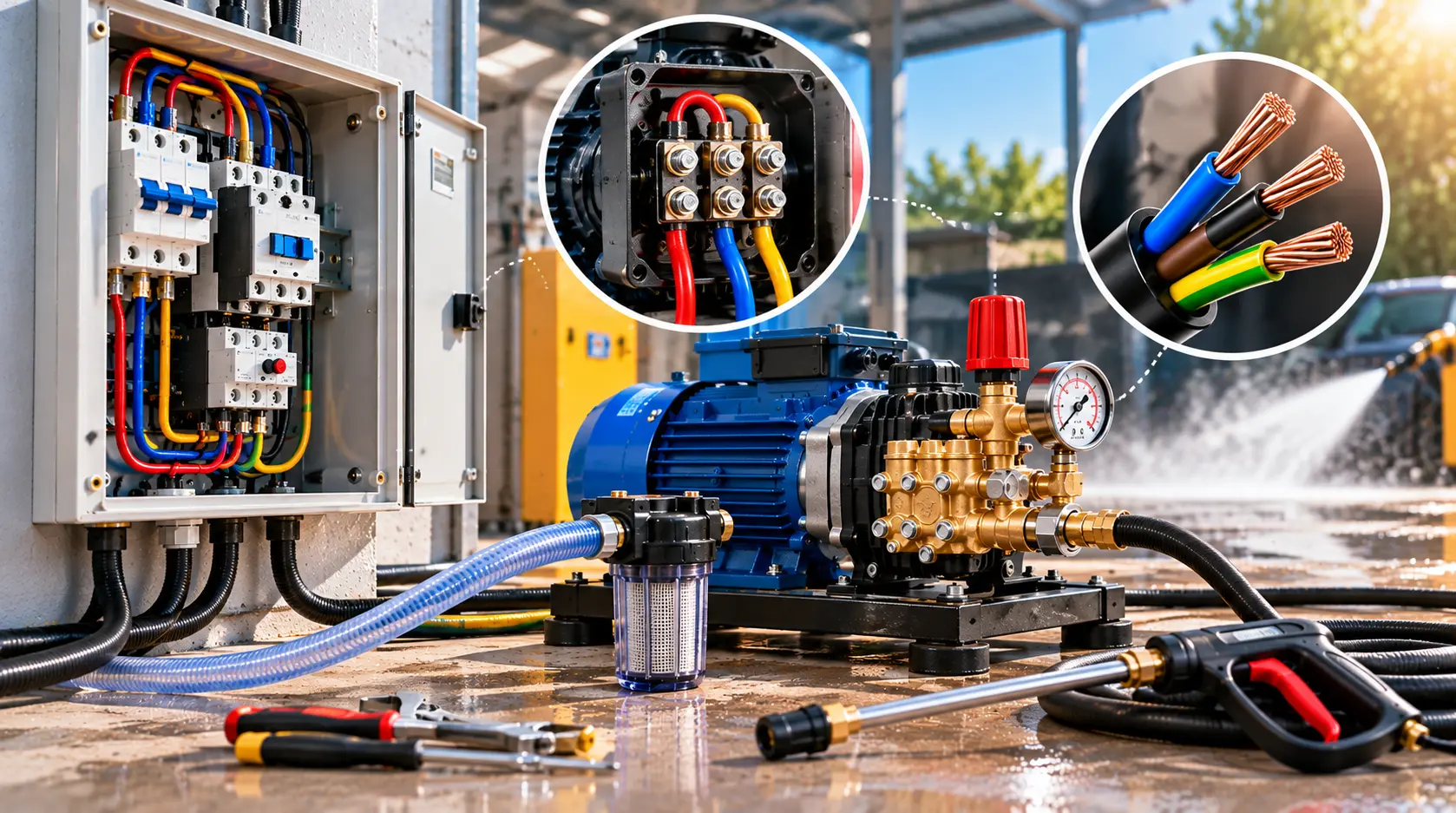

طریقه نصب برق کارواش تک‌فاز و سه‌فاز + نقشه سیم‌کشی

نصب صحیح برق کارواش یکی از مهم‌ترین مراحل راه‌اندازی دستگاه‌های شست‌وشوی خانگی و صنعتی است. سیم‌کشی غیراصولی، انتخاب کابل نامناسب، اتصال نادرست موتور یا استفاده از تجهیزات حفاظتی نامتناسب می‌تواند باعث افت ولتاژ، داغ‌شدن سیم‌ها، قطع مکرر برق، آسیب به موتور و حتی برق‌گرفتگی شود.

روش نصب برق کارواش به نوع موتور، توان دستگاه، ولتاژ نامی، جریان مصرفی و تجهیزات کنترلی آن بستگی دارد. کارواش‌های خانگی معمولاً با برق تک‌فاز کار می‌کنند؛ در مقابل، بسیاری از کارواش‌های صنعتی به موتور سه‌فاز مجهز هستند و به تجهیزات حفاظتی و کنترلی متناسب با شرایط کاری نیاز دارند.

در این مقاله، طریقه نصب برق کارواش تک‌فاز و سه‌فاز، اجزای اصلی مدار، نقشه شماتیک سیم‌کشی، تفاوت سیستم‌های برق، اصول انتخاب کابل و حفاظت الکتریکی و روش بررسی مشکلات رایج را توضیح می‌دهیم.

برق کارواش تک‌فاز و سه‌فاز چه تفاوتی دارد؟

مهم‌ترین تفاوت این دو سیستم به نوع تغذیه موتور و مشخصات شبکه برق موردنیاز دستگاه مربوط می‌شود. انتخاب سیستم مناسب باید براساس پلاک موتور و دستورالعمل سازنده انجام شود، نه صرفاً براساس اندازه دستگاه یا فشار خروجی آن.

نکته: تک‌فاز یا سه‌فاز بودن دستگاه را از روی پلاک موتور و دفترچه راهنما مشخص کنید. ظاهر دستگاه یا توان درج‌شده در تبلیغات به‌تنهایی برای تشخیص نوع برق کافی نیست.

اجزای اصلی سیستم برق کارواش

پیش از بررسی نقشه سیم‌کشی، بهتر است وظیفه اجزای اصلی مدار را بشناسیم.

۱. منبع تغذیه

منبع تغذیه باید ولتاژ، تعداد فاز و ظرفیت جریان موردنیاز دستگاه را تأمین کند. ولتاژ شبکه نیز باید با مشخصات نامی موتور مطابقت داشته باشد.

۲. کلید حفاظتی مدار

کلید حفاظتی مناسب برای قطع مدار در شرایط اضافه‌جریان یا اتصال کوتاه انتخاب می‌شود. نوع و ظرفیت آن باید با جریان موتور، جریان راه‌اندازی، سطح اتصال کوتاه و الزامات نصب هماهنگ باشد.

۳. کنتاکتور

کنتاکتور برای قطع و وصل کنترل‌شده موتور در مدارهای طراحی‌شده با این روش به کار می‌رود. ظرفیت کنتاکتور باید متناسب با نوع بار موتوری و شرایط راه‌اندازی انتخاب شود.

۴. رله اضافه‌بار موتور

رله اضافه‌بار برای تشخیص اضافه‌بار موتور و قطع مدار کنترل در شرایط تعیین‌شده استفاده می‌شود. این تجهیز جایگزین حفاظت اتصال کوتاه نیست و باید با کلید حفاظتی مناسب هماهنگ باشد.

۵. کلید محافظ جان

کلید محافظ جان یا RCD با تشخیص جریان نشتی، در شرایط تعریف‌شده مدار را قطع می‌کند و می‌تواند خطر برق‌گرفتگی را کاهش دهد. انتخاب نوع و حساسیت آن باید براساس مقررات برق محل، نوع دستگاه و شرایط محیطی انجام شود.

محافظ جان جایگزین اتصال زمین، حفاظت اضافه‌جریان یا سایر الزامات ایمنی نیست.

۶. اتصال زمین حفاظتی

بدنه‌های فلزی قابل لمس و سایر قسمت‌هایی که طبق طراحی باید زمین شوند، باید به سیستم اتصال زمین حفاظتی متصل باشند. اتصال زمین مناسب نقش مهمی در عملکرد حفاظت در برابر خطاهای الکتریکی دارد.

۷. کلید توقف اضطراری

در برخی تجهیزات صنعتی، کلید توقف اضطراری برای توقف سریع دستگاه در شرایط خطر در نظر گرفته می‌شود. نحوه عملکرد این کلید باید متناسب با طراحی مدار کنترل و الزامات ایمنی دستگاه باشد.

نقشه شماتیک برق کارواش تک‌فاز

در بسیاری از کارواش‌های تک‌فاز، موتور با برق فاز و نول تغذیه می‌شود؛ بااین‌حال، نحوه راه‌اندازی، وجود خازن و تجهیزات داخلی به نوع موتور بستگی دارد.

نقشه زیر فقط ساختار کلی مسیر تغذیه و حفاظت را نشان می‌دهد و نقشه اجرایی برای اتصال مستقیم سیم‌ها نیست.

        شبکه برق تک‌فاز
           فاز + نول
               |
               v
       [حفاظت مدار مناسب]
               |
               v
       [کلید قطع و وصل]
               |
               v
      [کنترل و حفاظت موتور]
               |
               v
        [موتور کارواش]


  سیستم اتصال زمین حفاظتی
               |
               v
       [بدنه فلزی دستگاه]

نکات مهم در نصب برق کارواش تک‌فاز

• ولتاژ نامی دستگاه را با ولتاژ منبع تغذیه تطبیق دهید.

• جریان نامی موتور و جریان راه‌اندازی را برای انتخاب تجهیزات در نظر بگیرید.

• نوع کلید حفاظتی را متناسب با مشخصات موتور و شرایط مدار انتخاب کنید.

• اگر موتور دارای خازن یا مدار راه‌اندازی داخلی است، اتصالات آن را مطابق نقشه سازنده بررسی کنید.

• اتصال زمین حفاظتی و عملکرد تجهیزات قطع مدار را بررسی کنید.

• از سیم یا کابل آسیب‌دیده، اتصالات شل و رابط‌های نامناسب استفاده نکنید.

• کابل را در برابر رطوبت، مواد شوینده، سایش و آسیب مکانیکی محافظت کنید.

هشدار: از روی نقشه شماتیک بالا نمی‌توان شماره ترمینال‌ها یا نحوه اتصال خازن موتور را تعیین کرد. این اطلاعات باید از نقشه اختصاصی همان مدل استخراج شوند.

نقشه شماتیک برق کارواش سه‌فاز

در کارواش‌ صنعتی سه‌فاز، موتور معمولاً از طریق مدار قدرت و تجهیزات حفاظتی مناسب تغذیه می‌شود. بسته به طراحی دستگاه، ممکن است مدار شامل کنتاکتور، رله اضافه‌بار، کلید حفاظتی، مدار فرمان یا درایو کنترل دور باشد.

نقشه زیر ساختار کلی مدار را نشان می‌دهد.

         شبکه برق سه‌فاز
           L1 / L2 / L3
                 |
                 v
        [کلید حفاظتی مناسب]
                 |
                 v
            [کنتاکتور]
                 |
                 v
         [رله اضافه‌بار]
                 |
                 v
          [موتور کارواش]


  مدار فرمان:
  فرمان روشن/خاموش
          |
          v
  تجهیزات کنترلی و حفاظتی
          |
          v
  بوبین کنتاکتور


  اتصال زمین حفاظتی
          |
          v
  بدنه موتور و دستگاه

این دیاگرام نمایش مفهومی اجزای مدار است. در مدار واقعی، ترتیب و نحوه اتصال تجهیزات به طراحی سازنده، نوع حفاظت و الزامات استاندارد بستگی دارد.

نکات مهم در نصب برق کارواش سه‌فاز

۱. بررسی پلاک موتور: ولتاژ، جریان، فرکانس، توان و آرایش مجاز اتصال موتور را بررسی کنید.

۲. حفاظت مدار: کلید حفاظتی، کنتاکتور و رله اضافه‌بار باید براساس جریان موتور و شرایط راه‌اندازی انتخاب شوند.

۳. حفاظت در برابر قطع فاز: در صورت نیاز، حفاظت مناسب برای تشخیص قطع فاز یا عدم تعادل فازها در طراحی مدار لحاظ شود.

۴. کنترل جهت چرخش: جهت چرخش موتور باید مطابق دستورالعمل سازنده و جهت مجاز پمپ باشد.

۵. اتصال زمین: بدنه موتور و دستگاه باید طبق طراحی به سیستم زمین حفاظتی متصل شوند.

۶. بررسی شرایط راه‌اندازی: اگر موتور با درایو یا روش راه‌اندازی خاص کار می‌کند، تجهیزات حفاظتی و روش سیم‌کشی باید با همان طراحی سازگار باشند.

طریقه نصب برق کارواش؛ مراحل کلی کار

نصب برق کارواش باید پس از مشخص‌شدن مدل موتور، مدار موردنیاز و شرایط محل نصب انجام شود. مراحل زیر ترتیب کلی بررسی و آماده‌سازی را نشان می‌دهند.

مرحله اول: بررسی پلاک مشخصات دستگاه

پیش از هر کاری، اطلاعات پلاک موتور را بررسی کنید:

• ولتاژ نامی

• تعداد فاز

• جریان نامی

• توان موتور

• فرکانس کاری

• نوع اتصال مجاز، در موتورهای مربوط

• شرایط راه‌اندازی و الزامات حفاظتی

اگر پلاک موتور یا نقشه سیم‌کشی در دسترس نیست، پیش از اتصال برق باید مشخصات صحیح از سازنده یا خدمات فنی دریافت شود.

مرحله دوم: بررسی ظرفیت مدار برق

مدار تغذیه باید بتواند جریان کاری و شرایط راه‌اندازی دستگاه را تحمل کند. طول کابل، روش نصب، دمای محیط، تعداد کابل‌های مجاور، افت ولتاژ و ظرفیت مدار همگی بر انتخاب کابل و تجهیزات حفاظتی اثر می‌گذارند.

استفاده از یک اندازه ثابت کابل برای تمام کارواش‌ها صحیح نیست؛ حتی دو دستگاه با توان مشابه ممکن است به دلیل تفاوت شرایط نصب، نیازهای متفاوتی داشته باشند.

مرحله سوم: آماده‌سازی تجهیزات حفاظتی

تجهیزات حفاظت در برابر اضافه‌جریان، اتصال کوتاه و جریان نشتی باید متناسب با نوع دستگاه و مقررات محل نصب انتخاب شوند.

در سیستم‌های موتوری، هماهنگی میان کلید حفاظتی، کنتاکتور و رله اضافه‌بار اهمیت دارد. استفاده از کلیدی با ظرفیت نامتناسب ممکن است باعث قطع بی‌مورد یا حفاظت ناکافی شود.

مرحله چهارم: بررسی مسیر کابل‌کشی

مسیر کابل باید در برابر رطوبت، تماس با آب پرفشار، مواد شوینده، سایش و آسیب مکانیکی محافظت شود.

کارواش در محیطی کار می‌کند که وجود آب و سطوح خیس محتمل است؛ بنابراین محل نصب تجهیزات الکتریکی، نوع محفظه، درجه حفاظت و نحوه عبور کابل اهمیت ویژه‌ای دارد.

مرحله پنجم: بررسی اتصال زمین و حفاظت نشتی

اتصال زمین حفاظتی باید مطابق طراحی و مقررات برق محل اجرا شود. عملکرد تجهیزات محافظ جان نیز باید با ابزار و روش آزمون مناسب بررسی شود.

اتکا به محافظ جان بدون اتصال زمین مناسب یا تصور اینکه اتصال زمین به‌تنهایی برای تمام شرایط کافی است، رویکرد ایمنی درستی نیست.

مرحله ششم: کنترل نهایی پیش از راه‌اندازی

پیش از راه‌اندازی، متخصص باید مواردی مانند صحت اتصالات، سلامت عایق، پیوستگی اتصال زمین، عملکرد تجهیزات حفاظتی و تطابق ولتاژ تغذیه با پلاک موتور را بررسی کند.

در موتورهای سه‌فاز، جهت چرخش نیز باید مطابق روش تأییدشده سازنده بررسی شود. پس از تأیید تمام موارد، راه‌اندازی اولیه باید در شرایط ایمن و مطابق دستورالعمل دستگاه انجام شود.

انتخاب کابل مناسب برای برق کارواش

انتخاب کابل یکی از بخش‌های مهم نصب برق کارواش است. کابل نامناسب می‌تواند موجب افت ولتاژ، افزایش دما و عملکرد نامطمئن موتور شود.

عوامل مؤثر در انتخاب کابل عبارت‌اند از:

• جریان نامی موتور

• طول مسیر کابل

• ولتاژ و تعداد فاز

• روش نصب کابل

• دمای محیط

• شرایط رطوبتی و احتمال تماس با مواد شیمیایی

• افت ولتاژ مجاز

• الزامات حفاظت مدار و مقررات برق محل

آیا می‌توان براساس توان موتور، کابل را انتخاب کرد؟

توان موتور یکی از ورودی‌های محاسبه است، اما به‌تنهایی برای تعیین سطح مقطع کابل کافی نیست. جریان واقعی، راندمان موتور، ضریب توان، طول کابل و شرایط نصب نیز باید بررسی شوند.

به همین دلیل، ارائه یک جدول ثابت از سطح مقطع کابل برای همه کارواش‌های تک‌فاز و سه‌فاز می‌تواند گمراه‌کننده باشد. انتخاب نهایی باید براساس مشخصات واقعی موتور و محاسبات الکتریکی انجام شود.

مقایسه تجهیزات حفاظتی کارواش تک‌فاز و سه‌فاز

وجود یا عدم وجود هر تجهیز باید براساس طراحی دستگاه، دستورالعمل سازنده و الزامات ایمنی تعیین شود؛ این جدول به معنی ضرورت نصب تمام تجهیزات در تمام مدل‌ها نیست.

چرا برق کارواش قطع می‌شود یا موتور روشن نمی‌شود؟

قطع برق یا روشن‌نشدن موتور می‌تواند دلایل مختلفی داشته باشد. پیش از هر بررسی، دستگاه را از برق جدا کنید و از دسترسی افراد غیرمتخصص به بخش‌های برقدار جلوگیری کنید.

توجه: کلید حفاظتی را مکرراً وصل نکنید تا دستگاه به کار بیفتد. قطع حفاظتی ممکن است نشانه وجود خطری واقعی باشد و علت آن باید پیش از راه‌اندازی مجدد مشخص شود.

نکات ایمنی در سیم‌کشی برق کارواش

برق و آب ترکیب خطرناکی هستند. هنگام نصب یا سرویس کارواش، رعایت نکات زیر ضروری است:

• نصب و تغییر سیم‌کشی را به برق‌کار دارای صلاحیت بسپارید.

• پیش از سرویس، برق را از منبع اصلی قطع کنید و از وصل ناخواسته آن جلوگیری کنید.

• برای اطمینان از بی‌برق‌بودن مدار، از روش آزمون مناسب و ابزار سالم استفاده کنید.

• تجهیزات الکتریکی را در محل مناسب و دور از پاشش آب نصب کنید.

• کابل، دوشاخه و اتصالات آسیب‌دیده را تعویض کنید.

• از اتصال زمین حفاظتی و تجهیزات حفاظت نشتی مناسب استفاده کنید.

• تجهیزات حفاظتی را حذف یا با ظرفیت بالاتر جایگزین نکنید تا از قطع برق جلوگیری شود.

• هنگام کار با دستگاه، از شرایط محیطی و دستورالعمل ایمنی سازنده پیروی کنید.

سؤالات متداول درباره سیم‌کشی و نصب برق کارواش

طریقه نصب برق کارواش تک‌فاز چگونه است؟

ابتدا مشخصات موتور و ولتاژ نامی آن را بررسی کنید. سپس ظرفیت مدار، کابل و تجهیزات حفاظتی را متناسب با جریان و شرایط نصب انتخاب کنید. سیم‌کشی، اتصال زمین و کنترل نهایی باید مطابق نقشه سازنده و توسط فرد متخصص انجام شود.

طریقه نصب برق کارواش سه‌فاز چه تفاوتی دارد؟

در کارواش سه‌فاز، علاوه بر تطبیق ولتاژ و جریان موتور، ترتیب فازها، حفاظت هر سه فاز، مدار کنترل و جهت چرخش موتور نیز اهمیت دارد. طراحی مدار باید با مشخصات موتور و پمپ سازگار باشد و اجرای آن به برق‌کار ماهر سپرده شود.

برای سیم‌کشی کارواش خانگی چه کابلی مناسب است؟

نوع و سطح مقطع کابل به جریان نامی، طول مسیر، شرایط نصب، دمای محیط و افت ولتاژ مجاز بستگی دارد. بنابراین نمی‌توان بدون دانستن مشخصات دستگاه و مسیر کابل‌کشی، یک اندازه ثابت را برای همه کارواش‌های خانگی پیشنهاد کرد.

آیا کارواش به کلید محافظ جان نیاز دارد؟

لزوم و مشخصات کلید محافظ جان به مقررات برق محل، طراحی دستگاه و شرایط محیطی بستگی دارد. در محیط‌های مرطوب، حفاظت در برابر جریان نشتی اهمیت ویژه‌ای دارد. انتخاب و آزمون این تجهیز باید توسط فرد متخصص انجام شود.

چرا با روشن‌شدن کارواش، فیوز قطع می‌کند؟

قطع فیوز می‌تواند ناشی از اضافه‌جریان، اتصال کوتاه، جریان راه‌اندازی موتور، نشتی جریان یا انتخاب نامناسب تجهیزات حفاظتی باشد. علت باید بررسی شود و نباید با تعویض خودسرانه فیوز با ظرفیت بالاتر، مشکل را پنهان کرد.

آیا می‌توان موتور سه‌فاز کارواش را به برق تک‌فاز وصل کرد؟

این کار به مشخصات موتور، روش راه‌اندازی و تجهیزات مورد استفاده بستگی دارد. موتور سه‌فاز را نمی‌توان صرفاً با تغییر سیم‌کشی به‌صورت مستقیم به برق تک‌فاز متصل کرد. هر راهکار تبدیل تغذیه باید با طراحی موتور، توان موردنیاز و تجهیزات سازگار باشد و توسط متخصص بررسی شود.

نقشه سیم‌کشی کارواش را از کجا تهیه کنیم؟

بهترین مرجع، نقشه اختصاصی ارائه‌شده توسط سازنده یا دفترچه راهنمای همان مدل است. نقشه‌های عمومی فقط ساختار کلی سیستم را نشان می‌دهند و برای تعیین شماره ترمینال‌ها، اتصال خازن، مدار فرمان یا جزئیات حفاظت کافی نیستند.

آیا اتصال زمین به‌تنهایی برای ایمنی کارواش کافی است؟

خیر. اتصال زمین بخشی از سیستم حفاظت است و باید در کنار حفاظت اضافه‌جریان، تجهیزات حفاظت نشتی و سایر الزامات نصب به کار رود. هیچ‌کدام از این تجهیزات به‌تنهایی جایگزین تمام لایه‌های حفاظتی نیستند.

نتیجه‌گیری

سیم‌کشی و نصب برق کارواش تک‌فاز و سه‌فاز باید براساس مشخصات واقعی موتور، ظرفیت مدار برق و شرایط محیطی انجام شود. در کارواش‌های تک‌فاز، انتخاب مناسب کابل و تجهیزات حفاظتی اهمیت دارد؛ در مدل‌های سه‌فاز نیز علاوه بر این موارد، ترتیب فازها، حفاظت موتور و جهت چرخش مجاز باید بررسی شوند.

نقشه‌های شماتیک این مقاله برای شناخت ساختار کلی مدار طراحی شده‌اند و نباید بدون نقشه اختصاصی سازنده به‌عنوان دستور اتصال سیم‌ها استفاده شوند. برای راه‌اندازی مطمئن، اتصال زمین مناسب، حفاظت در برابر جریان نشتی، انتخاب صحیح کابل و کلید حفاظتی و بررسی نهایی مدار ضروری است.

اگر قصد خرید یا راه‌اندازی کارواش صنعتی دارید، پیش از انتخاب دستگاه، توان موتور، ولتاژ موردنیاز، شرایط برق محل و الزامات نصب را بررسی کنید. تطبیق مشخصات دستگاه با زیرساخت برق، احتمال خرابی و توقف کار را کاهش می‌دهد و به بهره‌برداری ایمن‌تر کمک می‌کند.
