آمارهای غیررسمی در صنعت آب و تاسیسات ایران نشان میدهد که بیش از ۶۰ درصد خرابیهای زودهنگام الکتروپمپهای چاهی، نه به دلیل کیفیت پایین محصول، بلکه به خاطر «انتخاب اشتباه» رخ میدهد. تصور کنید پروژهای چند ده میلیونی یا چند صد میلیونی برای آبرسانی کشاورزی یا صنعتی اجرا کردهاید، اما قلب تپنده این پروژه، یعنی پمپ، در کمتر از ۶ ماه از کار میافتد. این فقط یک ضرر مالی نیست؛ توقف تولید یا خشک شدن محصول، هزینهای به مراتب سنگینتر دارد.
در بازار شلوغ تجهیزات آبرسانی، واژهها گاهی گمراهکنندهاند. وقتی از "شناور" حرف میزنیم، دقیقاً منظورمان چیست؟ یک قطعه پلاستیکی کوچک؟ یا یک غول فولادی ۲۰۰ کیلویی؟ اگر ندانید چاه شما به چه دستگاهی نیاز دارد، فروشندگان ممکن است دستگاهی را به شما بفروشند که در انبارشان موجود است، نه دستگاهی که نیاز واقعی شماست.
این مقاله، جامعترین راهنمای فارسی است که تاکنون درباره پمپهای شناور نوشته شده است. ما در تیم مهندسی پارین صنعت، تصمیم گرفتیم تمام دانش تجربی و محاسبات مهندسی را از کلاسهای درس و کاتالوگهای پیچیده بیرون کشیده و به زبانی ساده اما کاملاً فنی، در اختیار شما قرار دهیم. اگر میخواهید یک بار برای همیشه پرونده انتخاب پمپ چاه را ببندید، این مقاله را ذخیره کنید و تا انتها بخوانید.
پادکست ویژه: کالبدشکافی یک فاجعه مهندسی
(تحلیل پرونده واقعی سوختن پمپ شناور به دلیل اشتباه در سایز کابل - زمان: ۱۰ دقیقه)
در این پادکست که با کمک هوش مصنوعی تهیه شده، داستان یکی از مشتریان را بررسی میکنیم که برای صرفهجویی اندک در خرید کابل، باعث افت ولتاژ شدید در عمق ۱۵۰ متری و سوختن موتور پمپ شد. نکاتی که در این فایل صوتی میشنوید، در هیچ کاتالوگی نوشته نشده است.
نقشه راه جامع این مقاله:
۱. شناور چیست؟ راهنمای کامل انواع شناور و کاربرد آنها
قبل از هر چیز، باید زبان مشترکی پیدا کنیم. در بازار سنتی ایران، کلمه "شناور" میتواند به سه تجهیز کاملاً متفاوت اشاره داشته باشد. اگر به فروشنده بگویید «یک شناور میخواهم» و منظورتان را دقیق بیان نکنید، ممکن است به جای پمپ آب، یک کلید برق تحویل بگیرید!
شناور چیست و چگونه کار میکند؟ در ادبیات مهندسی، "مستغرق" یا Submersible صفتی است برای هر دستگاهی که طراحی شده تا برای عملکرد صحیح، کاملاً زیر آب قرار بگیرد. این "غرق شدن" مزیتهای بزرگی دارد: آب اطراف دستگاه، گرمای موتور را میگیرد و نیاز به سیستم خنککننده هواخنک را حذف میکند، و همچنین صدای دستگاه به شدت کاهش مییابد.
دستهبندی اصلی تجهیزات شناور:

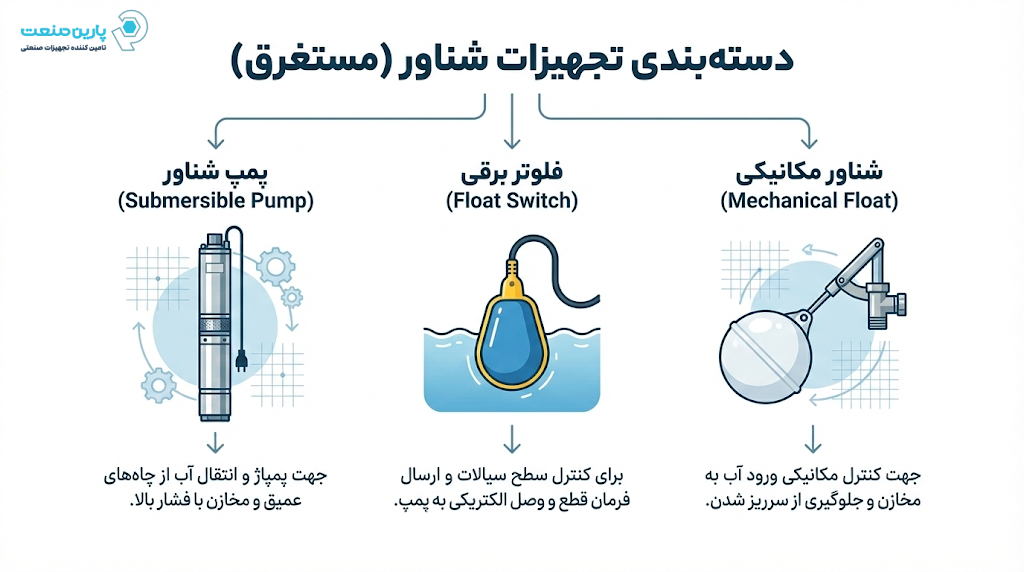

اینفوگرافیک ۱: نقشه ذهنی انواع تجهیزات مستغرق در صنعت آب و فاضلاب
- الکتروپمپهای شناور (Submersible Pumps): موضوع اصلی بحث ما. غولهایی که وظیفه انتقال حجم عظیمی از آب را از اعماق زمین به سطح بر عهده دارند.
- سوئیچهای شناور یا فلوتر (Float Switches): قطعاتی (معمولاً گلابی شکل) که روی سطح آب شناور میمانند. درون آنها یک گوی فلزی و یک میکروسوئیچ است. وقتی سطح آب بالا یا پایین میرود، زاویه فلوتر تغییر کرده و فرمانی برقی صادر میکند. کاربرد اصلی آنها محافظت از پمپ در برابر خشک کار کردن است.
- شناورهای مکانیکی (Mechanical Floats): همان سیستم ساده توپی و اهرم که در کولرهای آبی یا مخازن توالت فرنگی میبینید و وظیفه قطع جریان ورودی آب را دارد.
۲. پمپ شناور چیست؟ معرفی کامل، کاربردها و تفاوت با کفکش
حالا که تفاوتها را شناختیم، به سراغ اصل مطلب میرویم. پمپ شناور چیست؟ پمپ شناور، پاسخ مهندسی به محدودیتهای فیزیک است. پمپهای سانتریفیوژ زمینی، به دلیل محدودیت فشار هوا، در بهترین حالت (در سطح دریا) میتوانند آب را از عمق حدود ۷ تا ۸ متری مکش کنند. برای اعماق بیشتر، مثلاً چاه ۱۰۰ متری، مکش غیرممکن است. راه حل چیست؟ پمپ را به داخل آب ببریم تا به جای مکش، آب را به بالا «هُل» بدهد.
کالبدشکافی یک پمپ شناور
این پمپها برای اینکه بتوانند وارد لولههای باریک جدار چاه (که معمولاً ۱۰، ۱۲ یا ۱۴ اینچ هستند) شوند، باید طراحی استوانهای و لاغر داشته باشند. یک پمپ شناور از دو بخش اصلی تشکیل شده که به صورت خطی به هم کوپل (متصل) شدهاند:

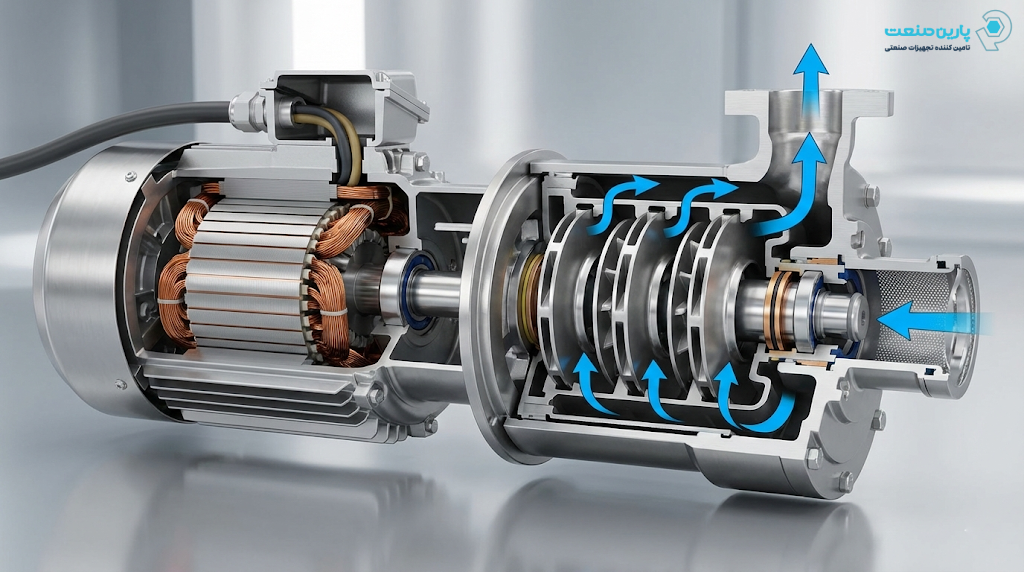

تصویر ۲: برش فنی و سه بعدی از اجزای داخلی یک پمپ شناور چند طبقه
الف) الکتروموتور (بخش پایینی)
محرک اصلی سیستم است. این موتورها کاملاً آببند (IP68) هستند. نکته جالب اینجاست که سیمپیچهای داخلی آنها برای خنک شدن، یا درون روغن مخصوص غوطهور هستند و یا از نوع «آبخنک» هستند که سیمها با روکش پلیمری خاصی عایق شده و آب چاه درون موتور جریان دارد.
ب) پمپ یا طبقات (بخش بالایی)
راز فشار بالای شناورها در اینجاست. این بخش شامل تعدادی "پروانه" (Impeller) و "دیفیوزر" (Diffuser) است که روی یک شفت مرکزی سوار شدهاند. آب وارد طبقه اول شده، کمی فشار میگیرد، به طبقه دوم میرود، فشارش بیشتر میشود و این روند تکرار میشود. یک پمپ ۲۰۰ متری ممکن است بیش از ۲۰ طبقه داشته باشد.
جنس پروانهها بسیار مهم است. در مدلهای اقتصادی از پلاستیک فشرده مهندسی (Noryl) استفاده میشود که در برابر سایش شن مقاوم است اما تحمل حرارت بالا را ندارد. در مدلهای صنعتی و گرانتر، از استیل ضدزنگ (۳۰۴ یا ۳۱۶) یا برنز (برای آب شور دریا) استفاده میشود که راندمان بالاتر و عمر بیشتری دارند.
۳. راهنمای خرید پمپ شناور چاه | انتخاب درست بر اساس عمق و دبی
به حیاتیترین بخش مقاله رسیدیم. در راهنمای خرید پمپ شناور چاه، ما با اعداد سر و کار داریم، نه حدس و گمان. انتخاب پمپ بدون محاسبه، مثل خریدن لباس بدون دانستن سایز است؛ احتمال اینکه مناسب باشد، زیر ۱۰ درصد است.
اشتباه مرگبار: انتخاب بر اساس قدرت موتور (اسب بخار)
بسیاری از مشتریان تماس میگیرند و میگویند: «یک پمپ ۱۰ اسب میخواهم». این بدترین روش خرید است. یک پمپ ۱۰ اسب میتواند طوری طراحی شود که ۲۰۰ متر ارتفاع با دبی کم بدهد، یا طوری طراحی شود که ۵۰ متر ارتفاع با دبی بسیار زیاد بدهد. شما باید پمپ را بر اساس "نقطه کار" (Duty Point) انتخاب کنید که تقاطع دو مولفه زیر است:
۱. محاسبه دقیق هد (Head) یا ارتفاع کل
هد پمپ، فقط عمق چاه نیست! هد یعنی مجموع تمام فشارهایی که پمپ باید بر آنها غلبه کند. فرمول طلایی محاسبه هد به شکل زیر است:

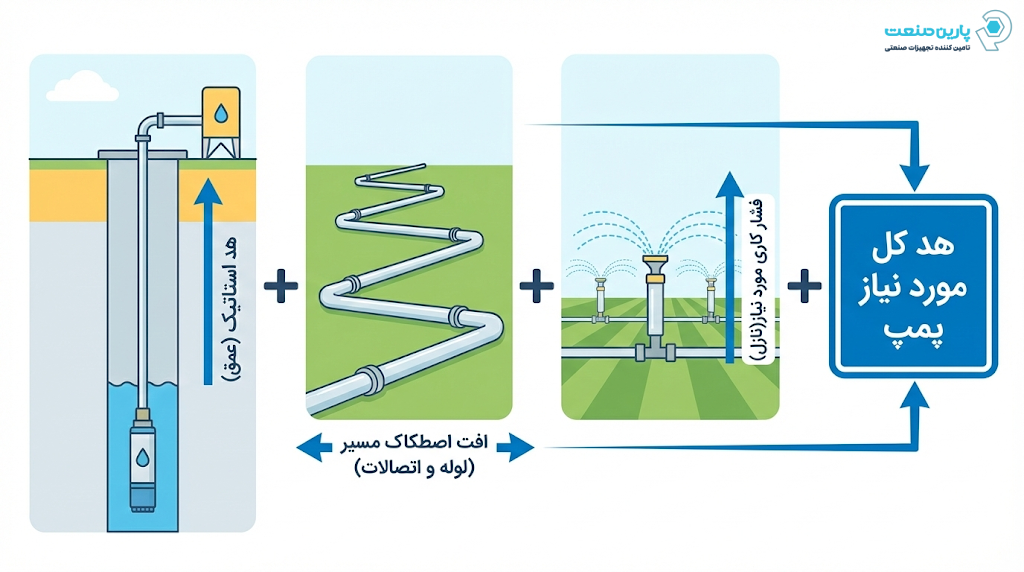

اینفوگرافیک ۳: فرمول تصویری محاسبه هد (ارتفاع) کل سیستم پمپاژ
- H (استاتیک): فاصله عمودی از سطح آب (در حالت روشن بودن پمپ) تا بالاترین نقطه مصرف.
- H (اصطکاک): افت فشاری که لولهها، زانوها، شیرآلات و اتصالات در مسیر ایجاد میکنند. (بسیار مهم و اغلب نادیده گرفته میشود).
- H (فشار کاری): فشاری که در انتهای خط نیاز دارید. مثلاً برای آبیاری بارانی حداقل ۳ بار (معادل ۳۰ متر) فشار پشت نازل نیاز است.
مثال واقعی: چاهی با عمق نصب ۱۰۰ متر دارید. آب باید ۳۰۰ متر روی زمین صاف حرکت کند تا به مزرعه برسد و سیستم آبیاری قطرهای دارید که ۲۰ متر فشار نیاز دارد.
محاسبه: ۱۰۰ متر (عمق) + ۳۰ متر (افت تقریبی مسیر ۳۰۰ متری) + ۲۰ متر (فشار آبیاری) = ۱۵۰ متر هد کل. شما باید پمپی بخرید که در ارتفاع ۱۵۰ متری، دبی مورد نیاز شما را تامین کند.
۲. محاسبه دبی (Flow Rate) و تطابق با چاه
دبی یعنی چقدر آب در واحد زمان نیاز دارید (مثلاً مترمکعب در ساعت). نکته کلیدی اینجاست: دبی پمپ باید همیشه کمتر یا مساوی "دبی زایش چاه" باشد. اگر چاه شما در ساعت فقط ۱۰ هزار لیتر آب میدهد و شما پمپی بخرید که ۲۰ هزار لیتر در ساعت قدرت دارد، پمپ در عرض نیم ساعت آب چاه را تمام کرده و شروع به مکش هوا میکند. این حالت (Dry Run) سریعترین راه برای نابود کردن پمپ است.
۳. پارامتر فراموش شده: سایز کابل برق
این همان نکتهای است که در پادکست به آن اشاره کردیم. هرچه عمق بیشتر شود، طول کابل بیشتر شده و مقاومت الکتریکی آن افزایش مییابد. این مقاومت باعث میشود ولتاژی که به موتور در عمق ۲۰۰ متری میرسد، کمتر از ۳۸۰ ولت باشد. افت ولتاژ یعنی افزایش آمپر و در نهایت سوختن سیمپیچ. استفاده از جدول استاندارد سایز کابل حیاتی است.

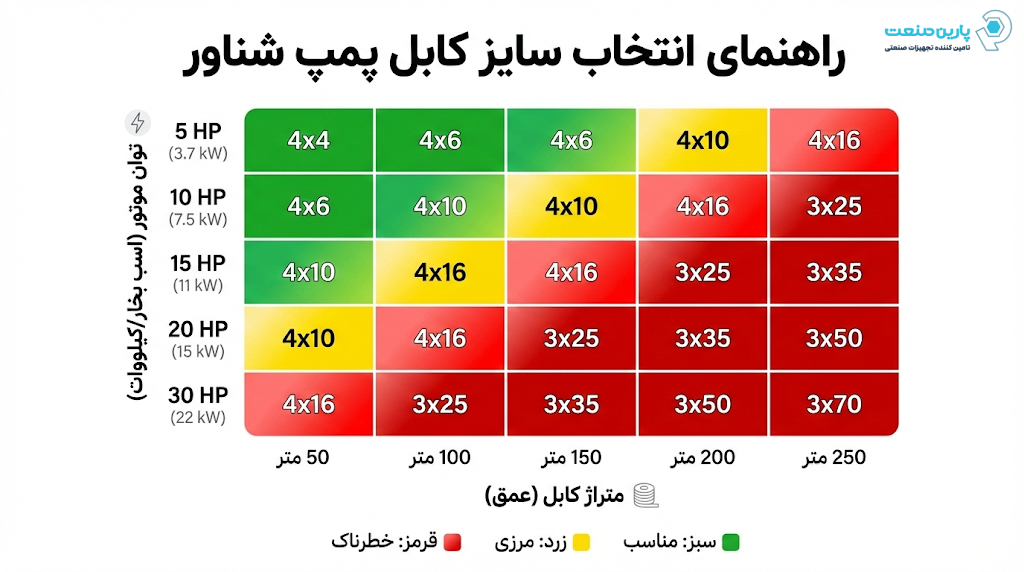

اینفوگرافیک ۴: جدول راهنمای انتخاب سایز کابل بر اساس متراژ و توان موتور
برای مشاهده نمونههای استاندارد، میتوانید نگاهی به مشخصات فنی پمپ شناور پلیکم (مناسب چاههای نیمه عمیق) یا مدل قدرتمند صنعتی پمپ شناور اسپیکو بیندازید و نمودارهای همپوشانی (Curve) آنها را بررسی کنید.
۴. راهنمای خرید پمپ شناور چاه | انتخاب درست بر اساس عمق و دبی
بسیاری از کاربران فکر میکنند چون هر سه این پمپها داخل آب میروند، پس کارایی یکسانی دارند. این بزرگترین اشتباه ممکن است. تفاوت پمپ شناور و کفکش و لجنکش در DNA مهندسی و طراحی هیدرولیکی آنهاست.

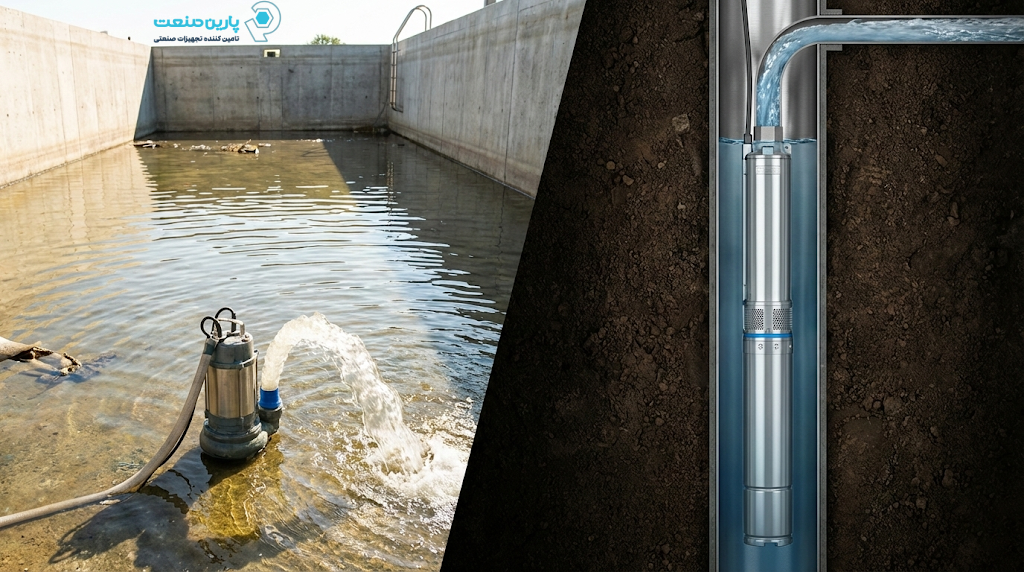

تصویر ۵: مقایسه محیط کاربری؛ شناور در چاه لولهای (راست) و کفکش در استخر باز (چپ)
| پارامتر مقایسه | پمپ شناور (Submersible) | پمپ کفکش (Sump Pump) | پمپ لجنکش (Sewage Pump) |
|---|---|---|---|
| هدف اصلی طراحی | ایجاد فشار (ارتفاع) بالا | انتقال حجم آب زیاد با فشار کم | انتقال سیالات غلیظ و کثیف |
| نوع پروانه | چند طبقه، بسته، با تلورانس بسیار کم | معمولاً تک یا دو پروانه نیمهباز | پروانه ورتکس (Vortex) یا کانالی کاملاً باز |
| حساسیت به شن و ماسه | بسیار زیاد (سریعاً قفل میکند) | متوسط (آبهای سطحی و کمی کدر) | کم (برای همین طراحی شده) |
| محیط نصب ایدهآل | چاههای لولهای عمیق و نیمه عمیق | استخر، مخزن آب، چاهکهای کمعمق | سپتیک تانک، منهول فاضلاب، گودبرداری |
🔴 چرا جایگزینی این پمپها فاجعهبار است؟
اگر از پمپ شناور در آب استخر که حاوی برگ و جلبک است استفاده کنید، به دلیل فاصله میلیمتری بین پروانه و دیفیوزر، پمپ بلافاصله جام (Jam) میکند. برعکس، اگر از کفکش در چاه عمیق استفاده کنید، به دلیل فشار ستون آب روی آن، موتور تحت فشار شدید قرار گرفته و در مدت کوتاهی میسوزد. هر پمپ را فقط در کاربری تخصصی خودش استفاده کنید.
۵. نکات طلایی نصب که عمر پمپ را دو برابر میکند
خرید بهترین پمپ دنیا بدون رعایت استانداردهای نصب، پول دور ریختن است. تجربه ۲۰ ساله ما نشان میدهد رعایت این سه نکته، معجزه میکند:
- ۱. مفصلبندی استاندارد کابل (The Joint):
ضعیفترین نقطه کل سیستم، محل اتصال کابل پمپ به کابل چاه است. استفاده از چسب برق معمولی در زیر آب یعنی خودکشی! حتماً باید از «مفصل رزینی» (Resin Joint) یا آپاراتهای حرارتی استاندارد استفاده شود تا اتصال کاملاً یکپارچه و ضدآب گردد.
- ۲. استفاده از غلاف خنککننده (Cooling Shroud):
اگر پمپ شناور را در استخر، مخزن بزرگ یا چاهی با قطر خیلی زیاد نصب میکنید، حتماً باید پمپ را درون یک لوله پلیکا (غلاف) قرار دهید. این کار باعث میشود آب مجبور شود از روی بدنه موتور عبور کند و آن را خنک کند. در غیر این صورت، آب اطراف موتور ساکن مانده، گرم میشود و موتور میسوزد.
- ۳. نصب شیر یکطرفه (Check Valve):
در خروجی پمپ حتماً یک شیر یکطرفه باکیفیت نصب کنید. وقتی پمپ در عمق ۱۵۰ متری خاموش میشود، وزن ستون آب داخل لوله میخواهد با سرعت به پایین برگردد. اگر شیر یکطرفه نباشد، این برگشت آب باعث چرخش معکوس توربین پمپ با دور بسیار بالا (ضربه قوچ) شده و میتواند شفت و پروانهها را خرد کند.
